Questão 39 (1º exame) da UERJ 2014

1º exame · Ciências da Natureza · Física: Associação de resistores

No circuito, uma bateria B está conectada a três resistores de resistências R_1, R_2 e R_3:

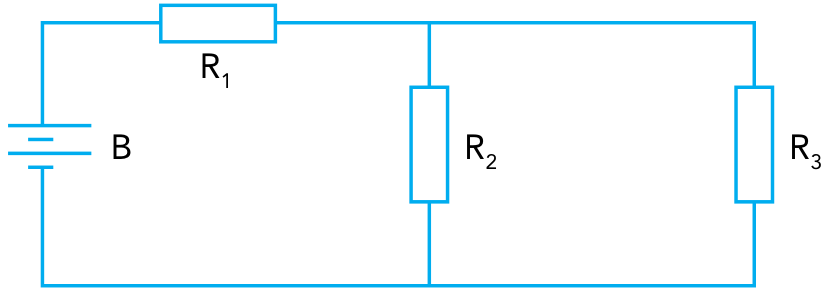

Circuito elétrico com bateria B no ramo esquerdo e resistor R₁ no ramo superior, em série com a associação em paralelo dos resistores R₂ e R₃, dispostos em dois ramos verticais ligados aos mesmos fios superior e inferior.

Sabe-se que R_2 = R_3 = 2R_1.

A relação entre as potências P_1, P_2 e P_3, respectivamente associadas a R_1, R_2 e R_3, pode ser expressa como:

  1. A
    P_1 = P_2 = P_3
  2. B
    2P_1 = P_2 = P_3
  3. C
    4P_1 = P_2 = P_3
  4. D
    P_1 = 2P_2 = 2P_3
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

R₁ está em série com a associação em paralelo de R₂ e R₃. Logo, toda a corrente i da bateria passa por R₁ e depois se divide entre R₂ e R₃.

Como R_2 = R_3, a corrente se divide igualmente: cada um recebe \frac{i}{2}.

A potência dissipada em um resistor é P = R\,i^2. Chamando R_1 = R, temos R_2 = R_3 = 2R.

  1. Em R_1: P_1 = R\,i^2.
  2. Em R_2: P_2 = 2R\left(\dfrac{i}{2}\right)^2 = 2R\cdot\dfrac{i^2}{4} = \dfrac{R\,i^2}{2}.
  3. Em R_3: P_3 = \dfrac{R\,i^2}{2}, igual a P_2.

Comparando: P_1 = R\,i^2 e P_2 = P_3 = \dfrac{R\,i^2}{2}. Então P_1 = 2P_2 = 2P_3.

O resultado faz sentido: R₁ é percorrido pela corrente total, que é o dobro da corrente em cada resistor do paralelo, mas R₂ e R₃ têm resistência maior. O efeito da corrente (ao quadrado, fator 4) vence o da resistência (fator 2), e R₁ dissipa o dobro.

Alternativa D.

Por que as outras alternativas estão erradas

  • AIgnora que a corrente em R₁ é o dobro da corrente em R₂ e R₃ e que as resistências são diferentes.
  • BInverte a relação: R₂ e R₃ dissipam metade da potência de R₁, e não o dobro.
  • CInverte a relação e usa o fator 4 da corrente sem compensar com a resistência dobrada.

Assuntos: Associação de resistores, Potência elétrica e efeito Joule.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

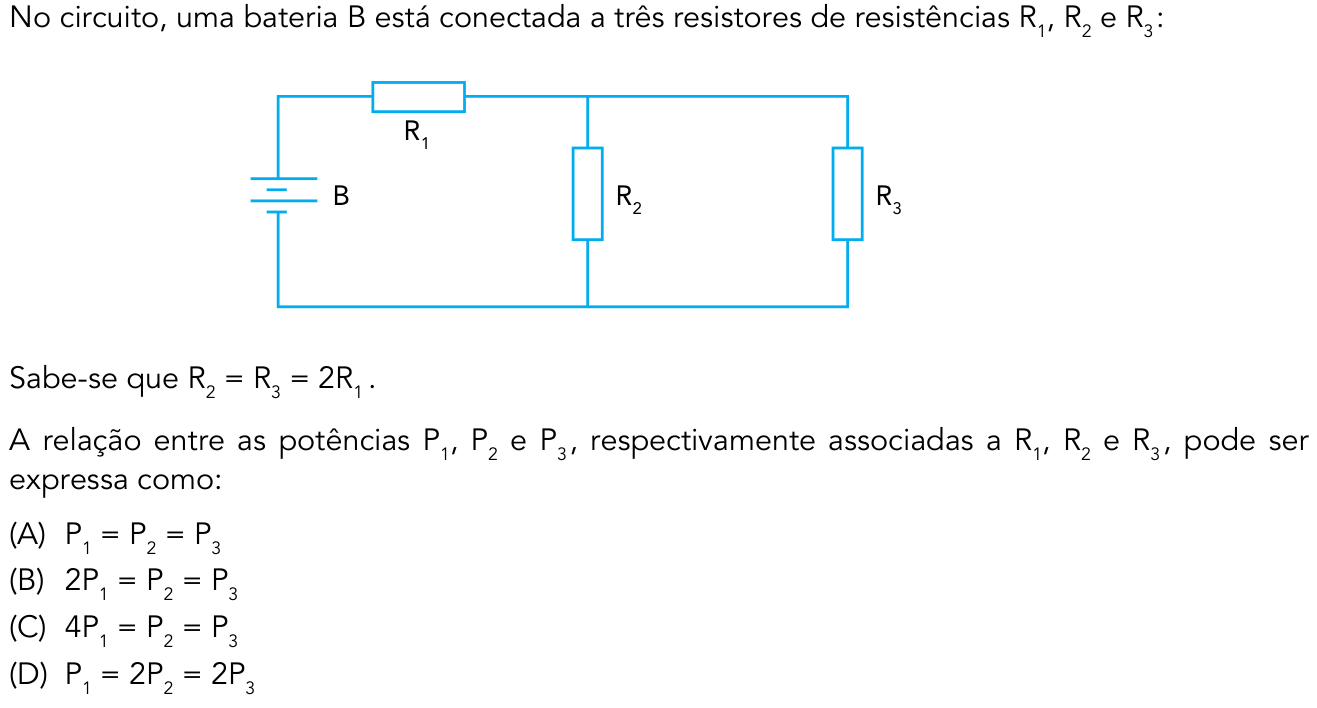

Ver como caiu na prova Questão 39 no caderno 1º Exame de Qualificação da UERJ 2014

Fonte: UERJ 2014 · 1º Exame de Qualificação. Prova oficial ↗
