Questão 40 (1º semestre) do Sírio-Libanês 2026

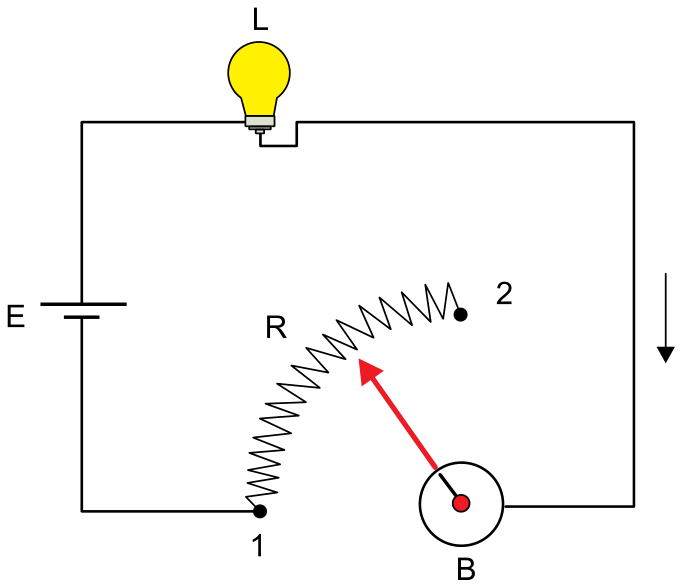

O circuito mostrado na figura representa um dispositivo utilizado para controlar o brilho de uma lâmpada L. Nesse dispositivo, um resistor R, de resistência variável, tem seu comprimento determinado por um ponteiro que pode girar ou no sentido horário ou no sentido anti-horário, controlado por um botão B. Esse circuito é alimentado por um gerador de força eletromotriz constante E.

Se o ponteiro desse dispositivo girar no sentido do ponto 1 para o ponto 2, o valor de R ___________, a intensidade da corrente elétrica i que circula pelo circuito ___________ e a potência dissipada pela lâmpada ___________.
As lacunas do texto são preenchidas, respectivamente, por:
- Aaumentará, diminuirá e aumentará.
- Baumentará, aumentará e aumentará.
- Cdiminuirá, aumentará e aumentará.
- Daumentará, diminuirá e diminuirá.
- Ediminuirá, diminuirá e diminuirá.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Para resolver, precisamos saber qual trecho do resistor a corrente atravessa.\n\nPela figura, o ponto 1 está ligado diretamente ao gerador (fio da esquerda). O botão B, com o ponteiro, está ligado ao fio da direita. A corrente percorre o resistor entre o ponto 1 e a posição do ponteiro. O ponto 2 fica solto, sem ligação ao resto do circuito.\n\nO comprimento útil do resistor é, portanto, a distância do ponto 1 até o ponteiro.\n\n1. Ao girar o ponteiro do ponto 1 para o ponto 2, esse trecho fica maior. Pela segunda lei de Ohm, R=\rho\\,\dfrac{L}{A}, a resistência é proporcional ao comprimento. Logo, R aumenta.\n\n2. A lâmpada e o reostato estão em série, então a resistência total é R_{tot}=R_L+R. Com E constante, i=\dfrac{E}{R_L+R}. Como R aumenta, a corrente diminui.\n\n3. A potência da lâmpada é P=R_L\\,i^2. Como R_L é constante e i diminui, a potência diminui, e a lâmpada fica com brilho menor.\n\nSequência: aumentará, diminuirá e diminuirá.\n\nAlternativa D.
Pegadinha: A alternativa E engana quem acha que a corrente passa pelo trecho entre o ponteiro e o ponto 2; o ponto 2 está solto e o trecho útil vai do ponto 1 ao ponteiro.
Por que as outras alternativas estão erradas
- ADiz que a potência da lâmpada aumenta, mas P=R_Li^2 cai quando a corrente diminui.
- BDiz que a corrente aumenta, o que contraria i=E/(R_L+R) com R crescendo.
- CSupõe que R diminui, esquecendo que só o trecho entre 1 e o ponteiro conta.
- EDiz que R diminui, supondo que o trecho útil é o que fica entre o ponteiro e o ponto 2.
Assuntos: Associação de resistores, Resistência elétrica e leis de Ohm, Potência elétrica e efeito Joule.
Reportar erro na resolução
Ver como caiu na prova

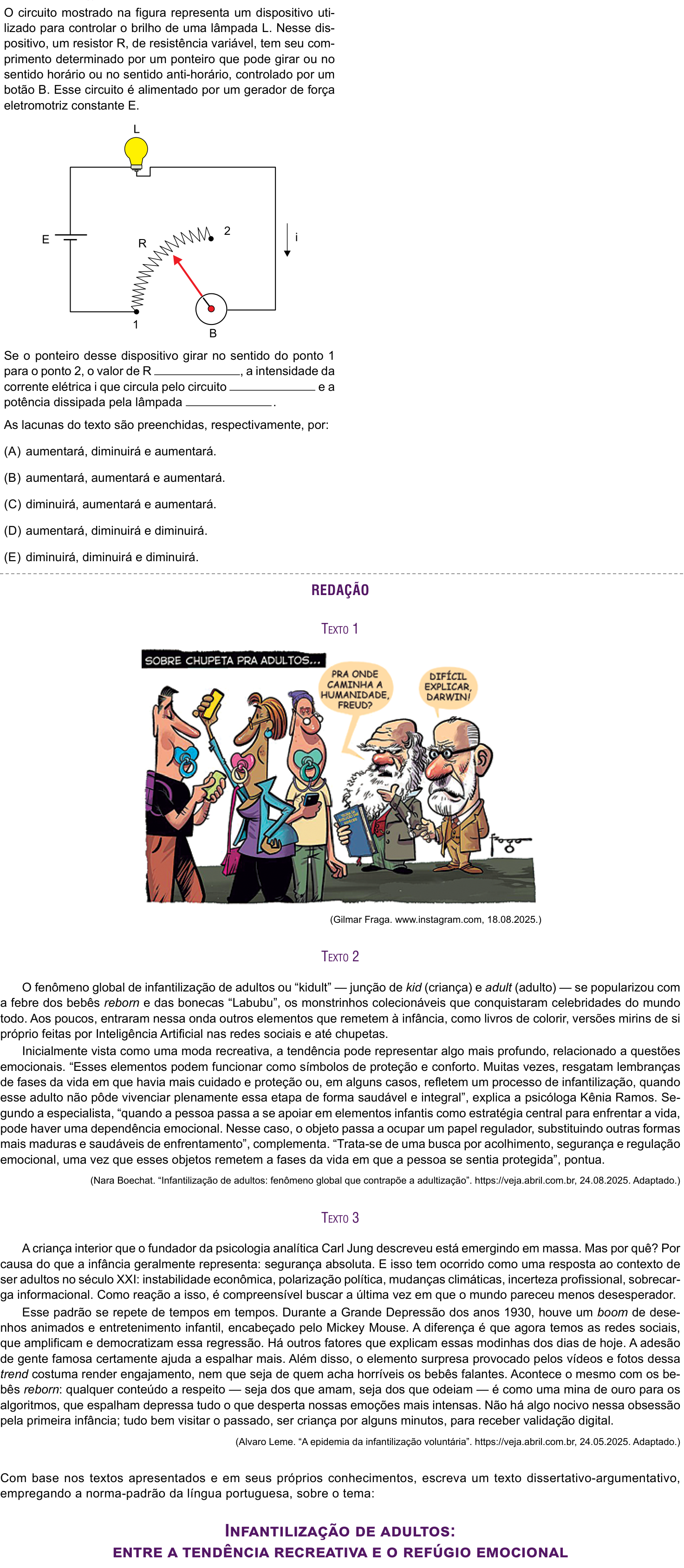

Fonte: Sírio-Libanês 2026 · 1º semestre · Prova II. Prova oficial ↗
