Questão 35 (2º semestre) do São Camilo 2025

2º semestre

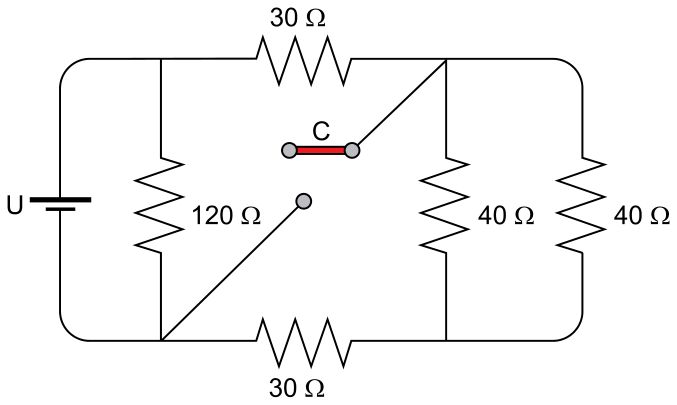

No circuito da figura, todos os resistores são ôhmicos e o gerador, a chave interruptora C e os fios de ligação são ideais.

Circuito elétrico alimentado por um gerador ideal de tensão U, contendo cinco resistores ôhmicos de resistências 120 Ω, dois de 30 Ω e dois de 40 Ω, e uma chave interruptora C disposta em uma ligação diagonal interna.

Se, com a chave C aberta, o circuito dissipa uma potência P_1 e, com a chave C fechada, o circuito dissipa uma potência P_2, o valor da relação \frac{P_2}{P_1} é

  1. A
    1,75.
  2. B
    1,50.
  3. C
    2,00.
  4. D
    0,75.
  5. E
    0,50.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada Em breve: a resolução passo a passo desta questão.

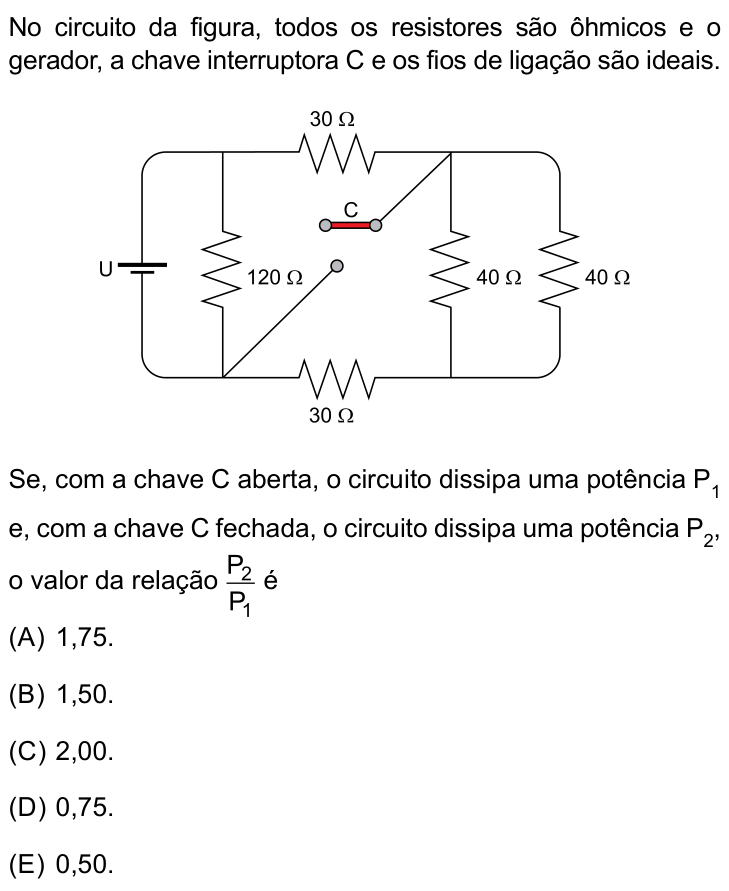

Ver como caiu na prova Questão 35 no caderno Prova II do São Camilo 2025
