Questão 69 da Santa Casa 2026

Conhecimentos Gerais · Física: Associação de resistores

No circuito representado na figura, o gerador tem resistência interna desprezível e os resistores são ôhmicos.

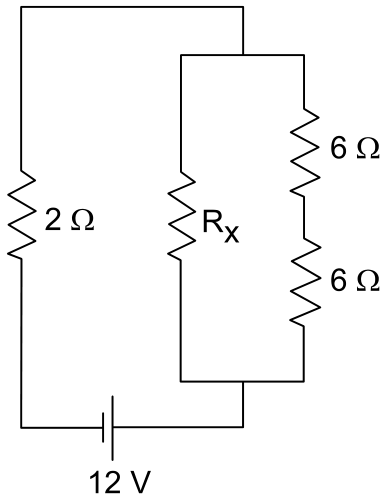

Esquema de um circuito elétrico alimentado por uma fonte de tensão contínua de 12 V. O circuito possui um resistor de 2 Ω em série com uma associação em paralelo, composta por dois ramos: um contendo um resistor incógnito Rx e outro contendo dois resistores de 6 Ω ligados em série.

Se os fios de ligação utilizados na montagem desse circuito tiverem resistência desprezível, a potência total dissipada por ele será de 14{,}4\text{ W} se o valor de R_x for

  1. A
    18\ \Omega.
  2. B
    6\ \Omega.
  3. C
    12\ \Omega.
  4. D
    3\ \Omega.
  5. E
    24\ \Omega.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

A potência total dissipada pelo circuito é a potência fornecida pela fonte: P = \frac{V^2}{R_{eq}}. Com ela, achamos a resistência equivalente e, depois, R_x.

  1. Resistência equivalente necessária:

    R_{eq}=\frac{V^2}{P}=\frac{12^2}{14{,}4}=\frac{144}{14{,}4}=10\ \Omega

  2. O resistor de 2\ \Omega está em série com a associação em paralelo. Logo, a associação em paralelo deve valer:

    R_{par}=10-2=8\ \Omega

  3. Os dois resistores de 6\ \Omega estão em série entre si, no mesmo ramo:

    R_{ramo}=6+6=12\ \Omega

  4. Esse ramo está em paralelo com R_x:

    \frac{1}{8}=\frac{1}{R_x}+\frac{1}{12}

    \frac{1}{R_x}=\frac{1}{8}-\frac{1}{12}=\frac{3-2}{24}=\frac{1}{24}

    R_x=24\ \Omega

Conferindo: \frac{24\cdot 12}{24+12}=8\ \Omega, total 10\ \Omega, corrente 1{,}2\ \text{A} e P=12\cdot1{,}2=14{,}4\ \text{W}.

Alternativa E.

Por que as outras alternativas estão erradas

  • AValor sem relação com a equação; resulta de erro na subtração das resistências ou dos inversos.
  • BTrata o ramo de 6 Ω e 6 Ω como se fosse só um resistor de 6 Ω, ou iguala Rx a ele.
  • CIguala Rx ao ramo de 12 Ω, o que daria paralelo de 6 Ω e total de 8 Ω (P = 18 W).
  • DValor pequeno demais: daria paralelo de 2,4 Ω, total 4,4 Ω, potência bem maior que 14,4 W.

Assuntos: Associação de resistores, Potência elétrica e efeito Joule.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

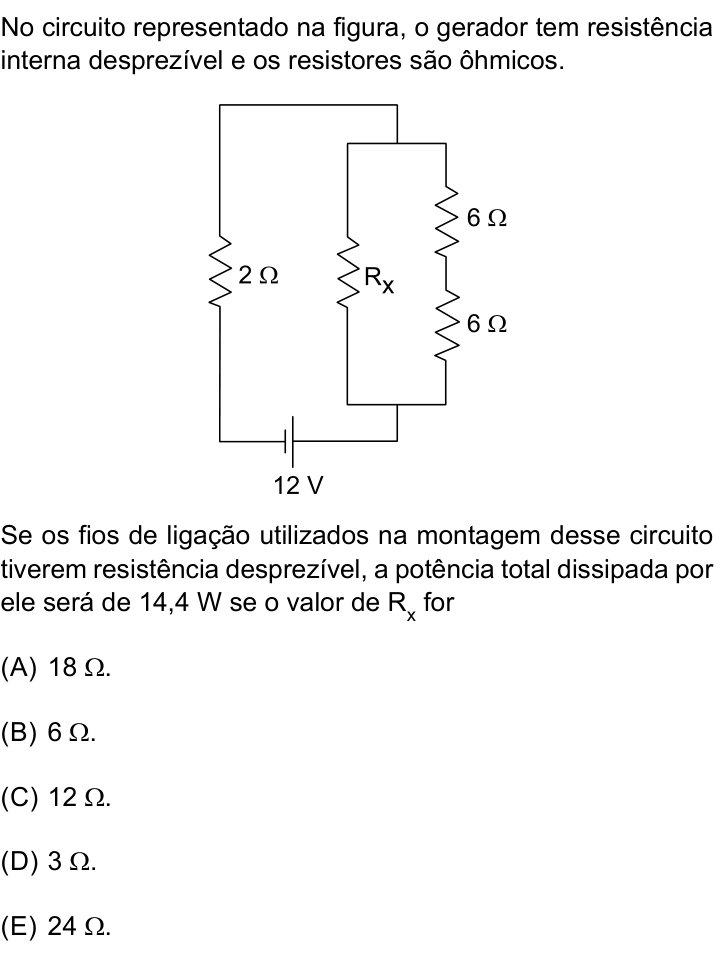

Ver como caiu na prova Questão 69 no caderno Conhecimentos Gerais da Santa Casa 2026
