Questão 69 da Santa Casa 2025

Conhecimentos Gerais · Física: Geradores, receptores e leis de Kirchhoff

A figura mostra um circuito constituído por um gerador de força eletromotriz \varepsilon = 3{,}0\text{ V} e resistência interna r_i, um resistor R de resistência 10\ \Omega e um led L associados em série.

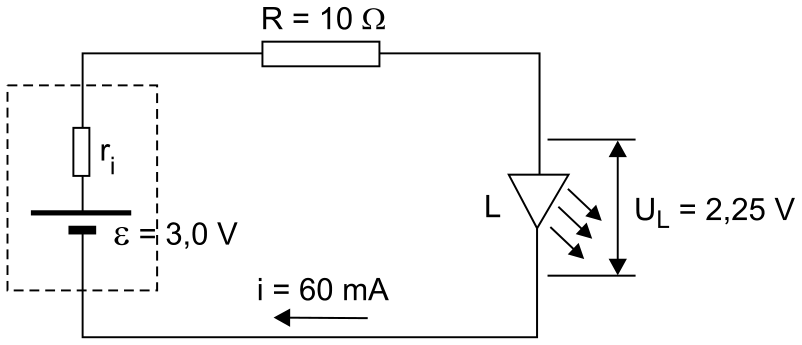

Circuito elétrico contendo um gerador com f.e.m. ε = 3,0 V e resistência r_i, um resistor de 10 Ω e um LED com d.d.p. de 2,25 V, percorrido por uma corrente i = 60 mA

A corrente nesse circuito é igual a 60\text{ mA} e a diferença de potencial entre os terminais do led é 2{,}25\text{ V}. A resistência interna do gerador é igual a

  1. A
    1{,}5\ \Omega.
  2. B
    2{,}5\ \Omega.
  3. C
    3{,}0\ \Omega.
  4. D
    0{,}5\ \Omega.
  5. E
    1{,}0\ \Omega.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Num circuito em série, a f.e.m. do gerador se divide entre todos os elementos: a queda de tensão na resistência interna, no resistor R e no led. Ou seja:

\varepsilon = r_i\, i + R\, i + U_L

Primeiro, converta a corrente para ampères: i = 60\ \text{mA} = 0{,}060\ \text{A}.

  1. Tensão no resistor: U_R = R\,i = 10 \cdot 0{,}060 = 0{,}60\ \text{V}.
  2. Tensão no led: U_L = 2{,}25\ \text{V}.
  3. Soma das duas: 0{,}60 + 2{,}25 = 2{,}85\ \text{V}.
  4. O que sobra da f.e.m. cai na resistência interna: U_{r} = 3{,}0 - 2{,}85 = 0{,}15\ \text{V}.
  5. Pela lei de Ohm: r_i = \dfrac{U_r}{i} = \dfrac{0{,}15}{0{,}060} = 2{,}5\ \Omega.

Conferindo: 2{,}5 \cdot 0{,}060 = 0{,}15\ \text{V}, e 0{,}15 + 0{,}60 + 2{,}25 = 3{,}0\ \text{V}, que é a f.e.m. do gerador.

Alternativa B.

Por que as outras alternativas estão erradas

  • AValor sem relação com a conta; não fecha a soma das tensões em 3,0 V.
  • CDaria queda de 0,18 V em r_i, e a soma das tensões passaria de 3,0 V.
  • DDaria queda de apenas 0,03 V em r_i, e a soma das tensões não chegaria a 3,0 V.
  • EDaria queda de 0,06 V em r_i, e a soma das tensões não chegaria a 3,0 V.

Assuntos: Geradores, receptores e leis de Kirchhoff, Resistência elétrica e leis de Ohm.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

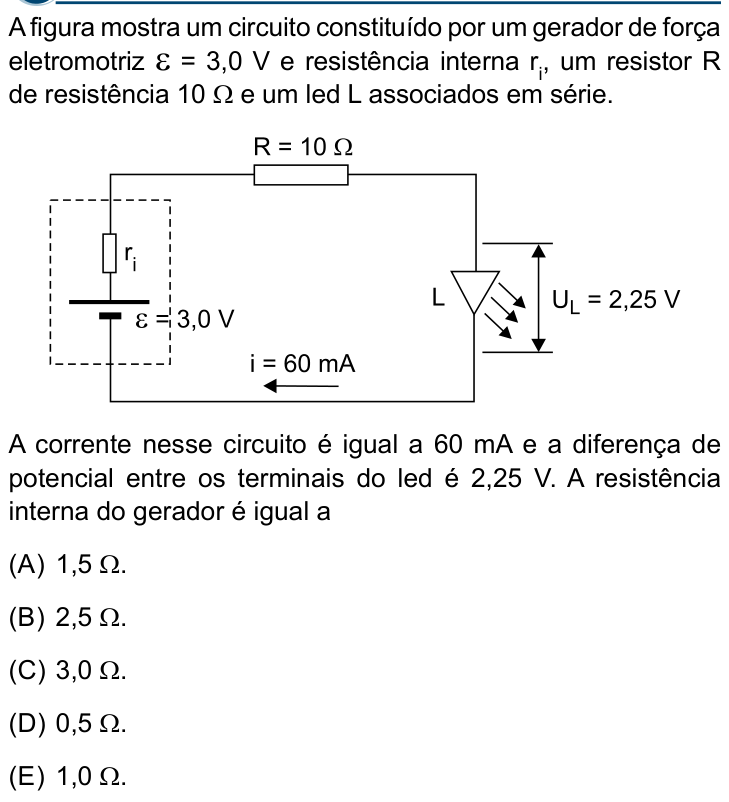

Ver como caiu na prova Questão 69 no caderno Conhecimentos Gerais da Santa Casa 2025

Fonte: Santa Casa 2025 · Conhecimentos Gerais. Prova oficial ↗
