Questão 69 da FAMERP 2026

Conhecimentos Gerais · Física: Associação de resistores

O LED é um componente eletrônico que possui limitações de corrente e de diferença de potencial a que pode ser submetido. Por isso, em determinados circuitos elétricos, pode ser necessário associar um resistor (R) em série com o LED (L) para que esses limites não sejam ultrapassados, como mostra a figura.

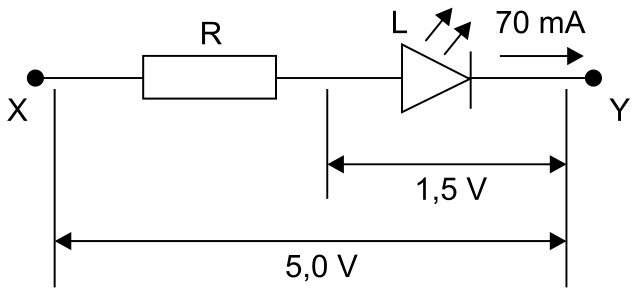

Diagrama esquemático de um circuito com dois terminais X e Y. Em série entre eles estão um resistor R e um LED L. Uma seta acima do condutor à direita indica corrente de 70 mA fluindo para o terminal Y. Uma cota indica diferença de potencial de 1,5 V sobre o LED L, e outra cota inferior indica diferença de potencial total de 5,0 V entre os terminais X e Y.

Considere que o LED (L) da figura trabalhe idealmente sob uma diferença de potencial de 1{,}5\ \text{V} e corrente de 70\ \text{mA} e que entre os pontos X e Y haja uma diferença de potencial de 5{,}0\ \text{V}. O valor da resistência elétrica do resistor (R) que deve ser associado em série com esse LED para que este funcione sob suas condições ideais, quando essa associação é ligada entre os pontos X e Y e sem que a diferença de potencial entre eles seja alterada, é

  1. A
    70\ \Omega.
  2. B
    90\ \Omega.
  3. C
    50\ \Omega.
  4. D
    10\ \Omega.
  5. E
    20\ \Omega.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Em um circuito em série, a mesma corrente passa pelo resistor e pelo LED, e a soma das tensões em cada componente é igual à tensão total entre X e Y.

O resistor precisa "absorver" a parte da tensão que o LED não usa. Depois, a resistência sai da primeira lei de Ohm, U = R\cdot i.

  1. Tensão total: U_{XY} = 5{,}0\ \text{V}.
  2. Tensão no LED: U_L = 1{,}5\ \text{V}.
  3. Tensão no resistor: U_R = 5{,}0 - 1{,}5 = 3{,}5\ \text{V}.
  4. Corrente (a mesma em R e em L): i = 70\ \text{mA} = 70\times 10^{-3}\ \text{A} = 0{,}070\ \text{A}.
  5. Resistência:
R = \frac{U_R}{i} = \frac{3{,}5}{0{,}070} = 50\ \Omega

Confira: 50\ \Omega \times 0{,}070\ \text{A} = 3{,}5\ \text{V}, que somados aos 1{,}5\ \text{V} do LED dão os 5{,}0\ \text{V} da fonte.

Alternativa C.

Pegadinha: A alternativa E engana quem divide a tensão do LED (1,5 V) pela corrente, em vez de usar a tensão que sobra no resistor (3,5 V).

Por que as outras alternativas estão erradas

  • AConfunde o valor da corrente (70 mA) com a resistência, sem aplicar a lei de Ohm.
  • BErra a conta da tensão no resistor (usa algo como 6,3 V) ou da divisão; não resulta de 3,5 V / 0,070 A.
  • DErra a conversão de unidades ou a divisão, dando um valor muito menor que o correto.
  • EUsa tensão incorreta no resistor (1,5 V dividido por 0,070 A daria cerca de 21 Ω), em vez de 3,5 V.

Assuntos: Associação de resistores, Resistência elétrica e leis de Ohm.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

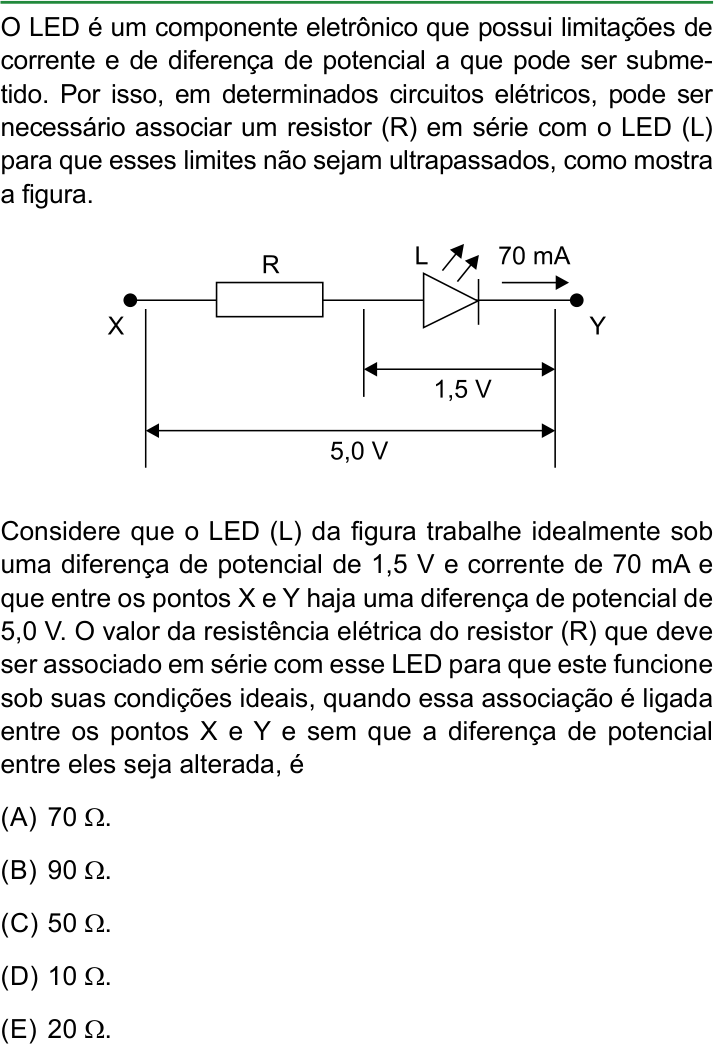

Ver como caiu na prova Questão 69 no caderno Conhecimentos Gerais da FAMERP 2026
