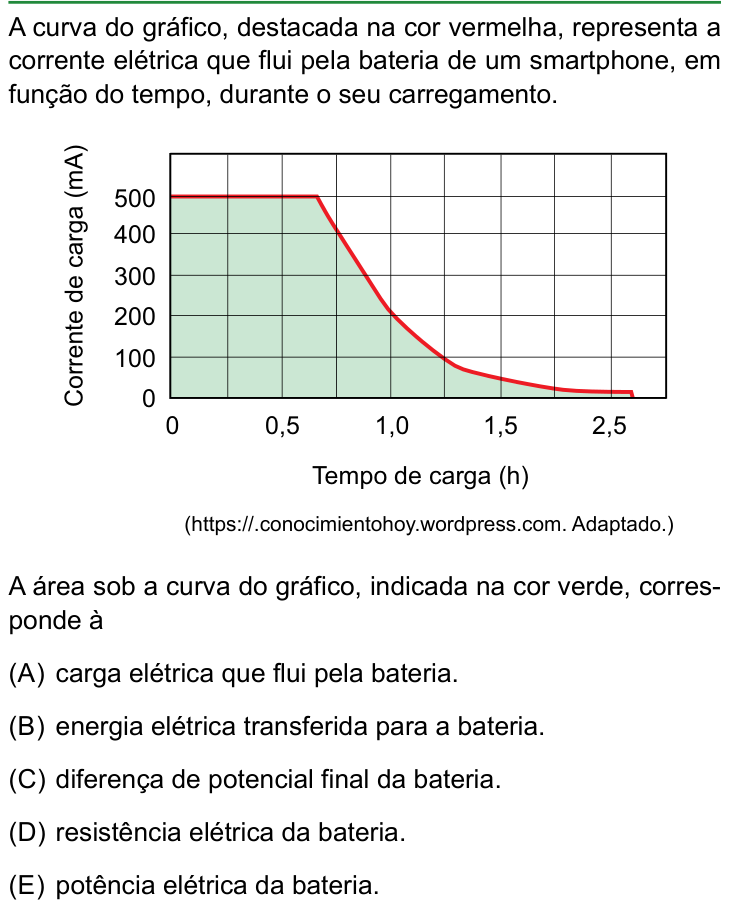

Questão 69 da FAMERP 2024

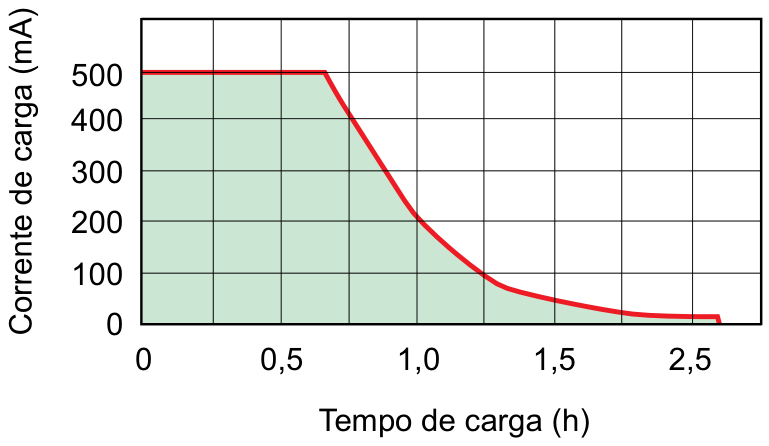

A curva do gráfico, destacada na cor vermelha, representa a corrente elétrica que flui pela bateria de um smartphone, em função do tempo, durante o seu carregamento.

(https://.conocimientohoy.wordpress.com. Adaptado.)
A área sob a curva do gráfico, indicada na cor verde, corresponde à
- Acarga elétrica que flui pela bateria.
- Benergia elétrica transferida para a bateria.
- Cdiferença de potencial final da bateria.
- Dresistência elétrica da bateria.
- Epotência elétrica da bateria.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Num gráfico, a área sob a curva é o produto das grandezas dos eixos, somado ao longo do intervalo. Aqui o eixo vertical é a corrente elétrica i (em mA) e o eixo horizontal é o tempo t (em h).
Pela definição de corrente elétrica:
Portanto, i \cdot \Delta t é a carga elétrica que passa pelo circuito. Se a corrente fosse constante, a área seria um retângulo de base \Delta t e altura i. Como a corrente varia, a área sob a curva soma todos esses pequenos retângulos.
Verificando a unidade: mA · h dá uma unidade de carga (mAh), a mesma usada na capacidade das baterias de celular. Por exemplo, nos primeiros 0{,}5\ \text{h} a corrente é de 500\ \text{mA}, e a carga é 500 \cdot 0{,}5 = 250\ \text{mAh}.
Para a energia, seria preciso conhecer também a tensão (E = V \cdot i \cdot \Delta t), que o gráfico não fornece. Tensão e resistência também não saem de uma área desse gráfico.
A área corresponde à carga elétrica que flui pela bateria.
Alternativa A.
Por que as outras alternativas estão erradas
- BA energia exigiria multiplicar também pela tensão; o gráfico só tem corrente e tempo.
- CA diferença de potencial não é dada por área de corrente × tempo; nem aparece no gráfico.
- DA resistência é a razão entre tensão e corrente, não uma área corrente × tempo.
- EPotência é V\cdot i; corrente × tempo não tem unidade de potência.
Assunto: Corrente elétrica.
