Questão 67 da FAMERP 2023

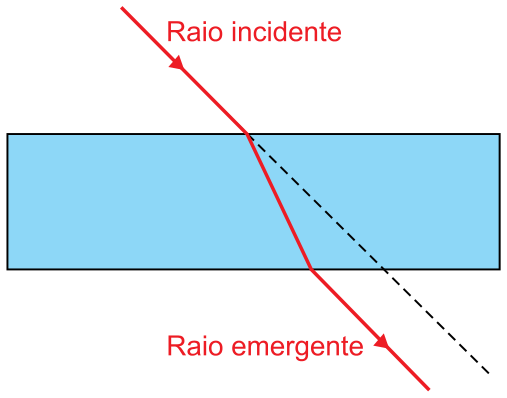

A figura mostra a trajetória de um raio de luz monocromática ao atravessar uma lâmina de faces paralelas imersa em um meio homogêneo e transparente, sendo que o raio emergente é paralelo ao raio incidente.

Considerando os vidros de uma janela como lâminas de faces paralelas, ao se observar um objeto através desses vidros, vê-se que o objeto aparenta estar
- Adeslocado de sua posição original e com menor tamanho.
- Bdeslocado de sua posição original e com mesmo tamanho.
- Cem sua posição original e com menor tamanho.
- Dem sua posição original e com maior tamanho.
- Edeslocado de sua posição original e com maior tamanho.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Numa lâmina de faces paralelas, o raio que entra se aproxima da normal e, ao sair, volta ao meio original e se afasta da normal pelo mesmo ângulo. Por isso o raio emergente é paralelo ao incidente, mas sofre um deslocamento lateral: ele não segue sobre o prolongamento do raio original (a linha tracejada da figura).
O olho interpreta a direção do raio que chega a ele como se a luz viesse em linha reta. Como o raio emergente está deslocado lateralmente em relação ao incidente, o objeto é visto em posição diferente da real.
Quanto ao tamanho, os raios que saem de todos os pontos do objeto sofrem o mesmo deslocamento lateral, pois a lâmina é uniforme, com a mesma espessura e o mesmo ângulo de incidência. Todos os pontos aparentes ficam deslocados do mesmo modo, e as distâncias entre eles se mantêm. A lâmina não converge nem diverge os raios, como fariam uma lente ou um prisma, então a imagem não é ampliada nem reduzida.
Conclusão: o objeto aparece deslocado, mas com o mesmo tamanho.
Alternativa B.
Por que as outras alternativas estão erradas
- AAcerta o deslocamento, mas a lâmina de faces paralelas não reduz a imagem, pois não faz os raios convergirem ou divergirem.
- CIgnora o deslocamento lateral do raio e ainda supõe redução de tamanho.
- DComo o raio emergente é paralelo ao incidente, o objeto não parece ampliado nem permanece na posição original.
- EAcerta o deslocamento, mas a lâmina não amplia a imagem; isso seria efeito de uma lente convergente.
Assunto: Refração da luz e lei de Snell.
Reportar erro na resolução

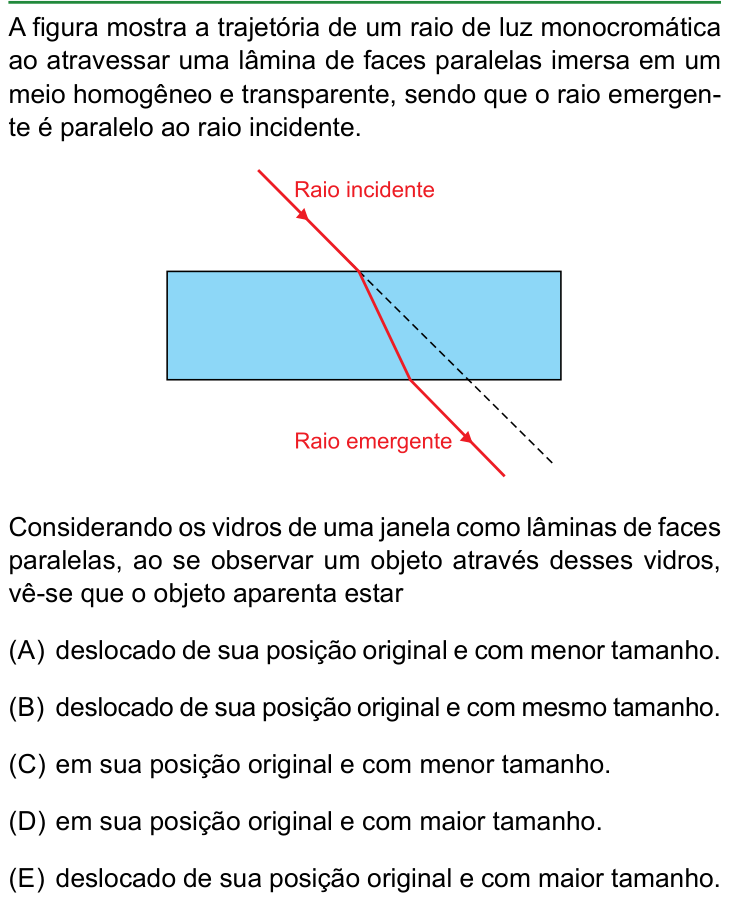

Ver como caiu na prova
