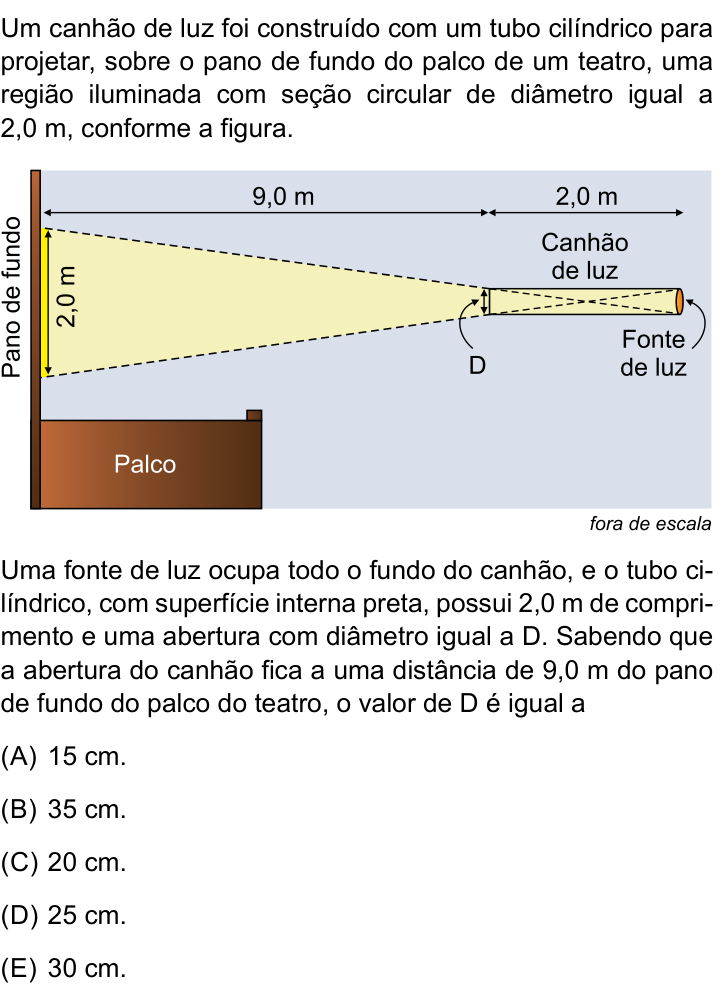

Questão 39 da FAMEMA 2026

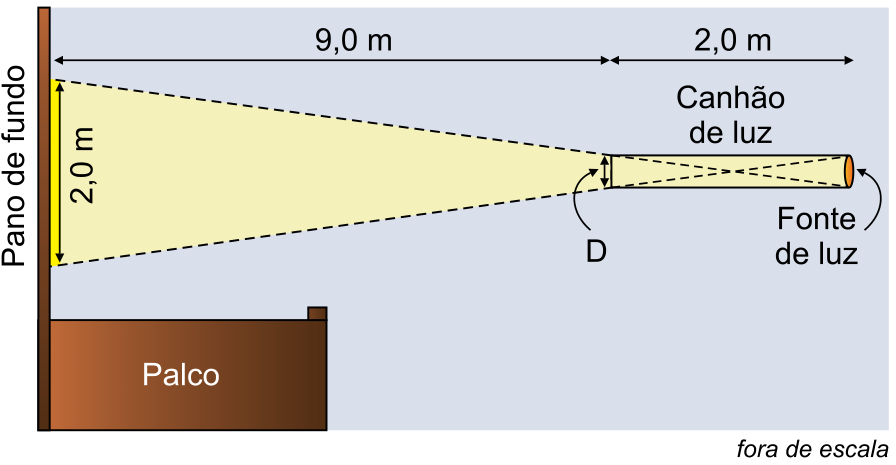

Um canhão de luz foi construído com um tubo cilíndrico para projetar, sobre o pano de fundo do palco de um teatro, uma região iluminada com seção circular de diâmetro igual a 2{,}0\ \text{m}, conforme a figura.

Uma fonte de luz ocupa todo o fundo do canhão, e o tubo cilíndrico, com superfície interna preta, possui 2{,}0\ \text{m} de comprimento e uma abertura com diâmetro igual a D. Sabendo que a abertura do canhão fica a uma distância de 9{,}0\ \text{m} do pano de fundo do palco do teatro, o valor de D é igual a
- A15\ \text{cm}.
- B35\ \text{cm}.
- C20\ \text{cm}.
- D25\ \text{cm}.
- E30\ \text{cm}.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
A luz se propaga em linha reta. Como o tubo tem superfície interna preta, só sai dele a luz que passa pela abertura sem tocar nas paredes. Os raios extremos partem das bordas opostas da fonte (diâmetro D, pois a fonte ocupa todo o fundo) e se cruzam dentro do tubo, como mostra a figura.
O raio que sai da borda superior da fonte e passa pela borda inferior da abertura é o que chega à borda superior da região iluminada. Ele forma um cone cujo vértice (o ponto de cruzamento) está dentro do tubo.
-
Cruzamento: a fonte e a abertura têm o mesmo diâmetro D, então o cruzamento fica no meio do tubo, a 1{,}0\ \text{m} da abertura.
-
Distância do cruzamento ao pano: 1{,}0 + 9{,}0 = 10\ \text{m}.
-
Semelhança de triângulos com vértice no cruzamento. Do lado da abertura, o segmento mede D a 1{,}0\ \text{m} do vértice. No pano, mede 2{,}0\ \text{m} a 10\ \text{m} do vértice:
O diâmetro da abertura é 20\ \text{cm}.
Alternativa C.
Pegadinha: Esquecer que o cruzamento dos raios fica no meio do tubo e usar só 9,0 m até o pano, em vez de 10 m a partir do vértice.
Por que as outras alternativas estão erradas
- AUsa distância errada ao vértice (por exemplo, 2,0 m a partir da fonte e 9,0 m totais), obtendo valor menor.
- BNão corresponde à semelhança de triângulos correta; valor sem base na geometria do cruzamento.
- DIgnora que o cruzamento está no meio do tubo e usa proporção inadequada.
- EUsa 9,0 m e 3 m ou outra distância errada ao vértice, resultando em valor maior.
Assunto: Princípios da óptica geométrica e cores.
