Questão 40 da FAMEMA 2025

Prova II · Física: Associação de resistores

O circuito da figura foi construído usando-se elementos ideais. Por meio da manipulação do reostato, que é um resistor variável e funciona conforme esquematizado, é possível controlar a corrente elétrica que se estabelece nesse circuito.

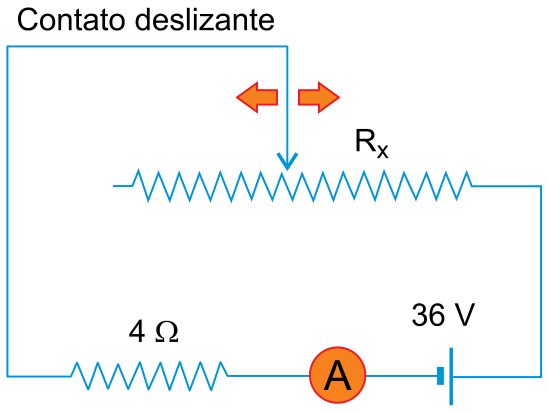

Esquema de um circuito elétrico em série contendo uma fonte de tensão contínua de 36 V, um amperímetro ideal A, um resistor fixo de 4 Ω e um reostato com contato deslizante móvel para esquerda e direita, indicando a resistência Rx no trecho ativo à direita do cursor.

Deseja-se que uma corrente elétrica de 4\text{ A} passe pelo amperímetro do circuito. Para isso, o valor da resistência elétrica \text{R}_\text{x} deverá ser de

  1. A
    5\ \Omega.
  2. B
    6\ \Omega.
  3. C
    4\ \Omega.
  4. D
    8\ \Omega.
  5. E
    9\ \Omega.
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Num circuito em série, a mesma corrente passa por todos os elementos, e a resistência total é a soma das resistências. Como a fonte e o amperímetro são ideais, o amperímetro não tem resistência e a fonte não tem resistência interna.

No reostato, a corrente entra pela extremidade direita e sai pelo contato deslizante. Só passa corrente pelo trecho entre a extremidade direita e o cursor, e esse trecho é R_x. O trecho à esquerda do cursor fica sem corrente e não conta.

Aplicando a primeira lei de Ohm ao circuito todo:

  1. Resistência total necessária: R_{eq}=\dfrac{U}{i}=\dfrac{36}{4}=9\ \Omega
  2. Associação em série: R_{eq}=4+R_x
  3. Logo: R_x = 9-4 = 5\ \Omega

Para que o amperímetro marque 4\ \text{A}, o cursor deve ser posicionado de modo que o trecho ativo valha 5\ \Omega.

Alternativa A.

Pegadinha: A alternativa E engana quem para em R = U/i = 9\ \Omega e esquece de descontar o resistor fixo de 4\ \Omega.

Por que as outras alternativas estão erradas

  • BNão corresponde a nenhuma conta correta; com R_x=6\ \Omega a resistência total seria 10\ \Omega e a corrente, 3{,}6\ \text{A}.
  • CIguala R_x ao resistor fixo de 4\ \Omega, o que daria i=36/8=4{,}5\ \text{A}.
  • DCom R_x=8\ \Omega a resistência total seria 12\ \Omega e a corrente, 3\ \text{A}.
  • EUsa 9\ \Omega, que é a resistência total, esquecendo de subtrair os 4\ \Omega do resistor fixo.

Assuntos: Associação de resistores, Resistência elétrica e leis de Ohm.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

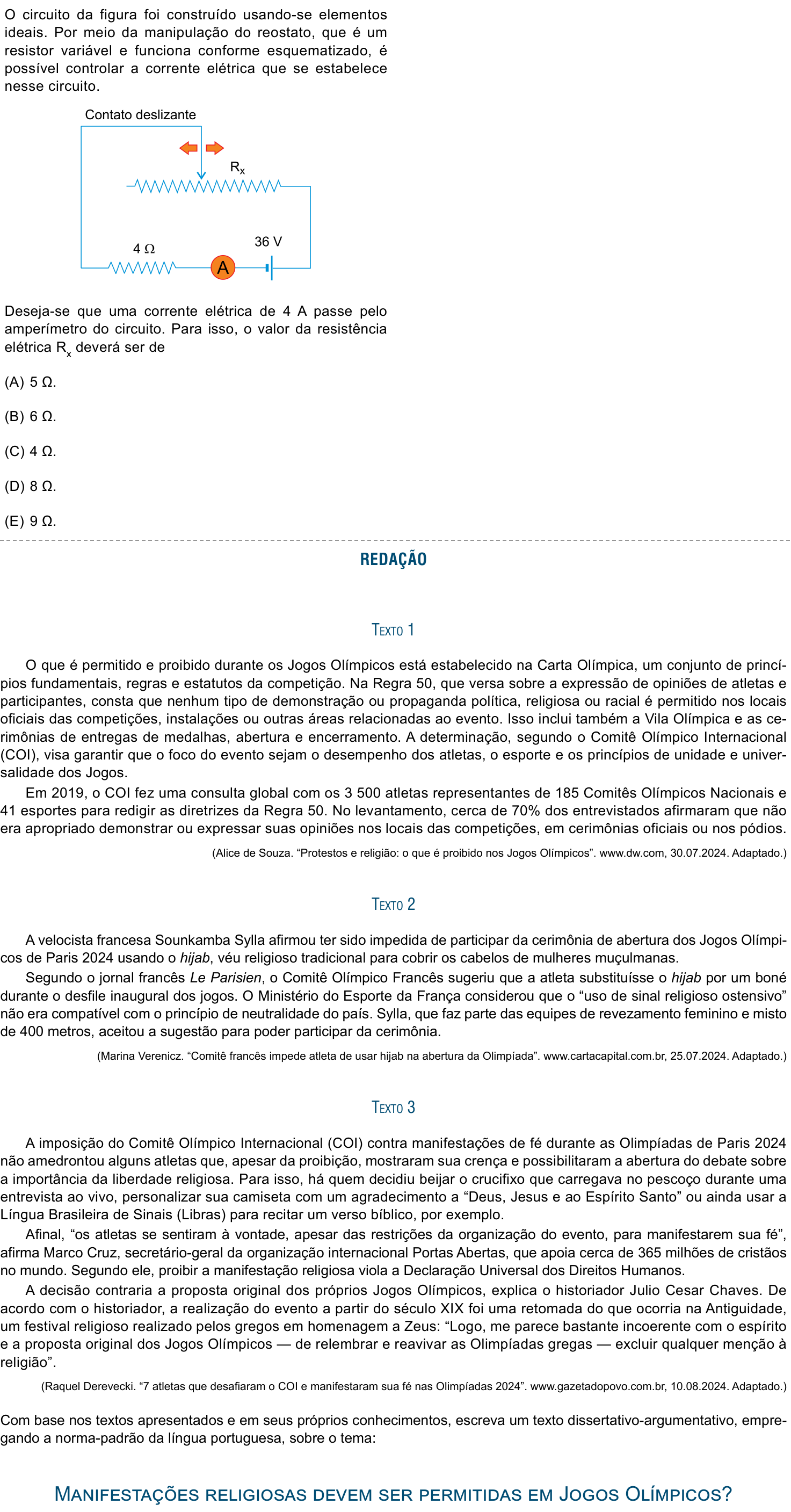

Ver como caiu na prova Questão 40 no caderno Prova II da FAMEMA 2025
