Questão 68 do ENEM 2015

1º dia · Ciências da Natureza

Um estudante, precisando instalar um computador, um monitor e uma lâmpada em seu quarto, verificou que precisaria fazer a instalação de duas tomadas e um interruptor na rede elétrica. Decidiu esboçar com antecedência o esquema elétrico.

“O circuito deve ser tal que as tomadas e a lâmpada devem estar submetidas à tensão nominal da rede elétrica e a lâmpada deve poder ser ligada ou desligada por um interruptor sem afetar os outros dispositivos” — pensou.

Símbolos adotados:

Lâmpada: Símbolos elétricos: lâmpada representada por um círculo com um X; tomada, por uma figura com três pontos; interruptor, por uma abertura na linha com uma haste inclinada.

Qual dos circuitos esboçados atende às exigências?

  1. A

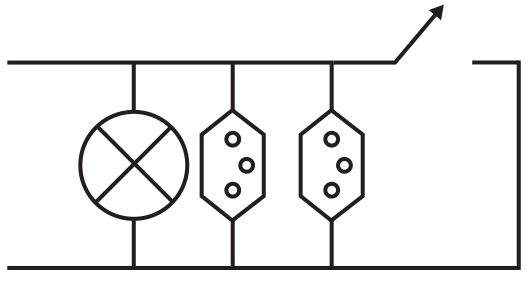

    Circuito com lâmpada e duas tomadas ligadas em paralelo entre dois fios; interruptor no fio superior, após as três ligações.
  2. B

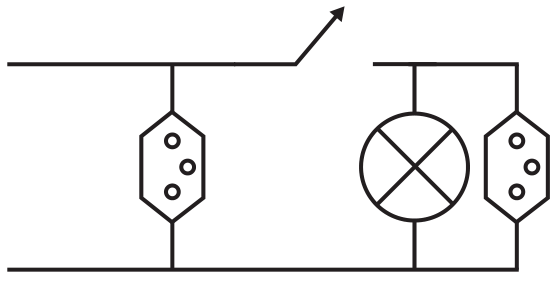

    Circuito com uma tomada antes do interruptor no fio superior; após o interruptor, lâmpada e outra tomada ligadas em paralelo ao fio inferior.
  3. C

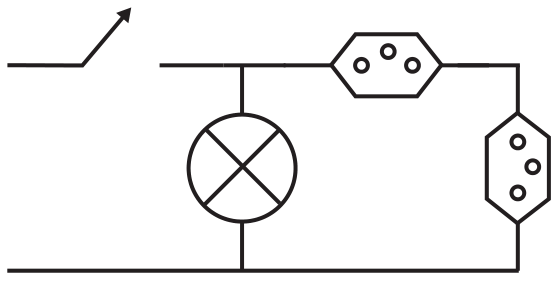

    Circuito com interruptor no início do fio superior; após ele, lâmpada ligada ao fio inferior e duas tomadas dispostas em sequência no outro ramo.
  4. D

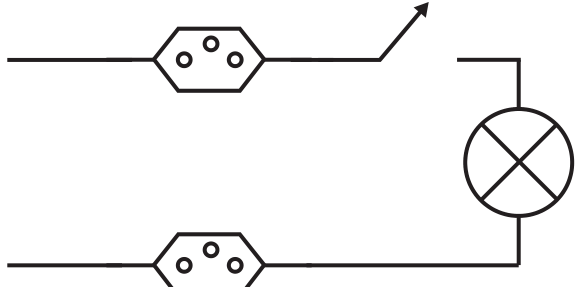

    Circuito com uma tomada em cada um dos dois fios, interruptor no fio superior e lâmpada à direita, entre os fios.
  5. E
    Parte visível de um circuito com duas tomadas ligadas ao fio superior antes do interruptor e uma lâmpada à direita, após o interruptor.
Resolução comentada Em breve: a resolução passo a passo desta questão.

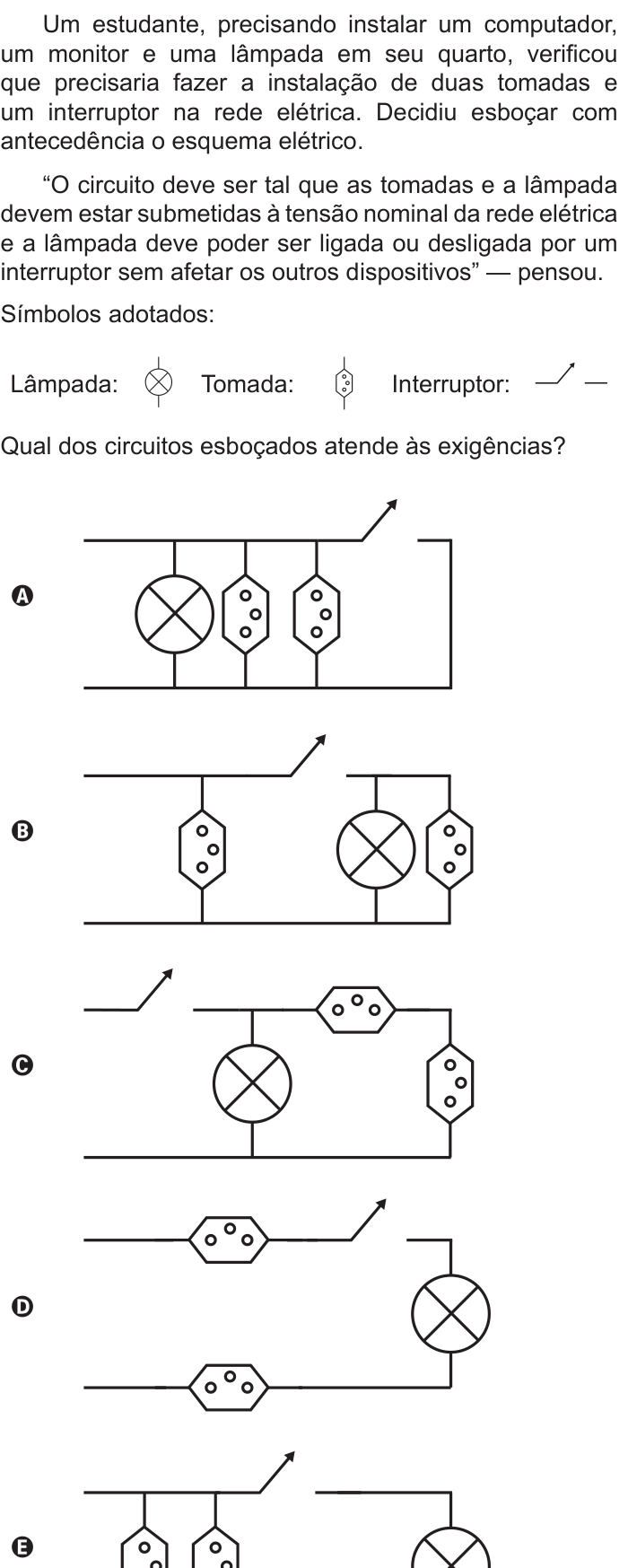

Ver como caiu na prova Questão 68 no caderno Azul do ENEM 2015
