Questão 70 do ENEM 2011

1º dia · Ciências da Natureza · H5 · Física: Corrente elétrica

Um curioso estudante, empolgado com a aula de circuito elétrico que assistiu na escola, resolve desmontar sua lanterna. Utilizando-se da lâmpada e da pilha, retiradas do equipamento, e de um fio com as extremidades descascadas, faz as seguintes ligações com a intenção de acender a lâmpada:

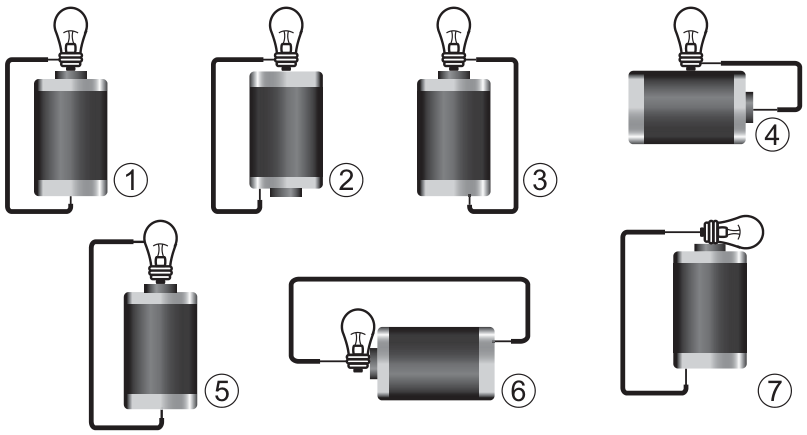

Sete esquemas de ligações elétricas, numerados de 1 a 7, testando diferentes contatos entre os polos de uma pilha, uma lâmpada incandescente e as extremidades de um fio condutor descascado.

GONÇALVES FILHO, A.; BAROLLI, E. Instalação Elétrica: investigando e aprendendo. São Paulo: Scipione, 1997 (adaptado).

Tendo por base os esquemas mostrados, em quais casos a lâmpada acendeu?

  1. A
    (1), (3), (6)
  2. B
    (3), (4), (5)
  3. C
    (1), (3), (5)
  4. D
    (1), (3), (7)
  5. E
    (1), (2), (5)
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Para a lâmpada acender, precisa haver um circuito fechado: a corrente sai de um polo da pilha, passa pelo filamento e volta ao outro polo. Na lâmpada, os dois contatos são a rosca lateral e o pino da base. Na pilha, o polo positivo é o pino (saliência) e o negativo é a base plana.

Analisando cada esquema pela figura:

  1. A base da lâmpada toca o pino da pilha e o fio liga a rosca lateral à base plana da pilha. O circuito está fechado: acende.
  2. O fio liga a rosca da lâmpada ao pino da pilha, mas a lâmpada também toca o polo em cima. Os dois contatos ficam no mesmo polo: não acende.
  3. Igual ao 1, com o fio ligando a rosca ao polo oposto ao que a base da lâmpada toca: acende.
  4. O fio liga a rosca da lâmpada ao pino da pilha, mas a base da lâmpada toca o mesmo lado da pilha, no polo oposto ao pino apenas se a lâmpada tocar a base plana. Na figura, ela toca o lado plano e o fio vai ao pino: circuito fechado. Acende.
  5. O fio sai da base da lâmpada e vai à base plana da pilha, mas a lâmpada está sobre o pino: o fio liga a lâmpada ao polo oposto ao que ela toca, mas por um contato no pino de baixo. Assim, o fio está ligado ao pino da lâmpada, e não à rosca: não acende.

Pelas figuras, os casos que acendem são 1, 3 e 7, pois em 7 o fio liga a rosca ao polo inferior da pilha enquanto a base da lâmpada toca o pino, formando o circuito completo. Os casos 2, 4, 5 e 6 têm o fio ou a rosca ligados ao mesmo polo que a base da lâmpada, ou o fio preso ao contato errado da lâmpada, e ficam abertos ou em curto.

Alternativa D.

Por que as outras alternativas estão erradas

  • AInclui o caso 6, em que a lâmpada não fecha o circuito corretamente, e omite o 7.
  • BInclui 4 e 5, em que o fio ou a rosca não fecham o circuito entre polos opostos, e omite 1 e 7.
  • CInclui o caso 5, em que o fio está ligado ao contato errado da lâmpada, e omite o 7.
  • EInclui 2 e 5, nos quais os dois contatos da lâmpada acabam no mesmo polo ou o fio está mal ligado.

Assunto: Corrente elétrica.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

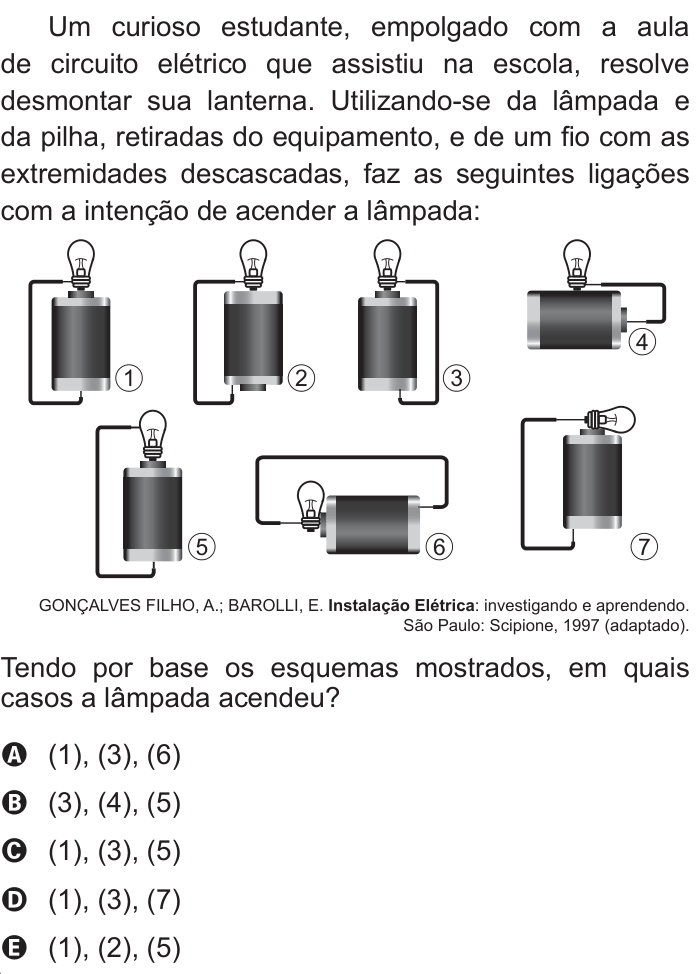

Ver como caiu na prova Questão 70 no caderno Azul do ENEM 2011
