Questão 19 do ENEM 2009

1º dia · Ciências da Natureza

A instalação elétrica de uma casa envolve várias etapas, desde a alocação dos dispositivos, instrumentos e aparelhos elétricos, até a escolha dos materiais que a compõem, passando pelo dimensionamento da potência requerida, da fiação necessária, dos eletrodutos*, entre outras.

Para cada aparelho elétrico existe um valor de potência associado. Valores típicos de potências para alguns aparelhos elétricos são apresentados no quadro seguinte:

Aparelhos Potência (W)
Aparelho de som 120
Chuveiro elétrico 3.000
Ferro elétrico 500
Televisor 200
Geladeira 200
Rádio 50

*Eletrodutos são condutos por onde passa a fiação de uma instalação elétrica, com a finalidade de protegê-la.

A escolha das lâmpadas é essencial para obtenção de uma boa iluminação. A potência da lâmpada deverá estar de acordo com o tamanho do cômodo a ser iluminado. O quadro a seguir mostra a relação entre as áreas dos cômodos (em \text{m}^2) e as potências das lâmpadas (em \text{W}), e foi utilizado como referência para o primeiro pavimento de uma residência.

Área do Cômodo (m2) Potência da Lâmpada (W)
Sala/copa /cozinha Quarto, varanda e corredor Banheiro
Até 6,0 60 60 60
6,0 a 7,5 100 100 60
7,5 a 10,5 100 100 100

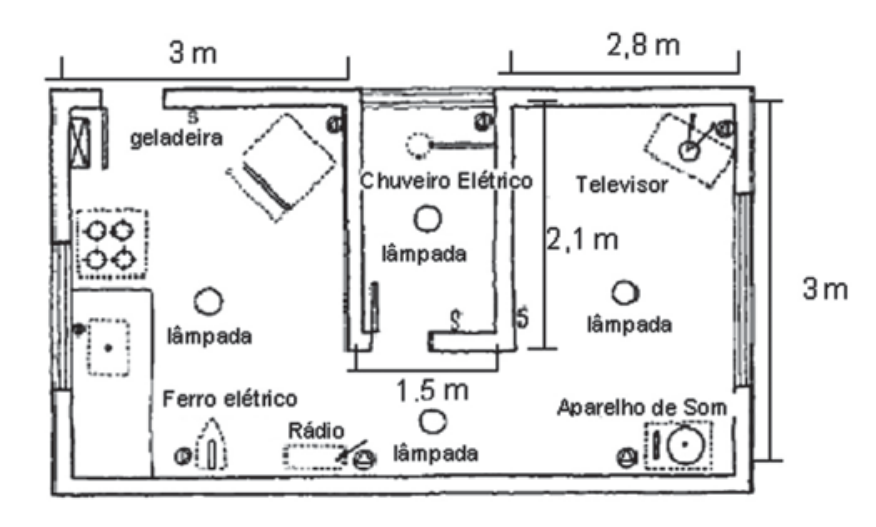

Planta baixa de uma residência contendo quatro cômodos principais com suas dimensões e localização de lâmpadas e aparelhos: cozinha à esquerda (3 m de largura por 3 m de comprimento) com geladeira, ferro elétrico e rádio; banheiro central (1,5 m por 2,1 m) com chuveiro elétrico; sala à direita (2,8 m de largura por 3 m de comprimento) com televisor e aparelho de som; e corredor na parte inferior central (1,5 m de largura por 0,9 m de comprimento). Cada ambiente possui um ponto central de lâmpada.

Obs.: Para efeitos dos cálculos das áreas, as paredes são desconsideradas.

Considerando a planta baixa fornecida, com todos os aparelhos em funcionamento, a potência total, em watts, será de

  1. A
    4.070.
  2. B
    4.270.
  3. C
    4.320.
  4. D
    4.390.
  5. E
    4.470.
Resolução comentada Em breve: a resolução passo a passo desta questão.

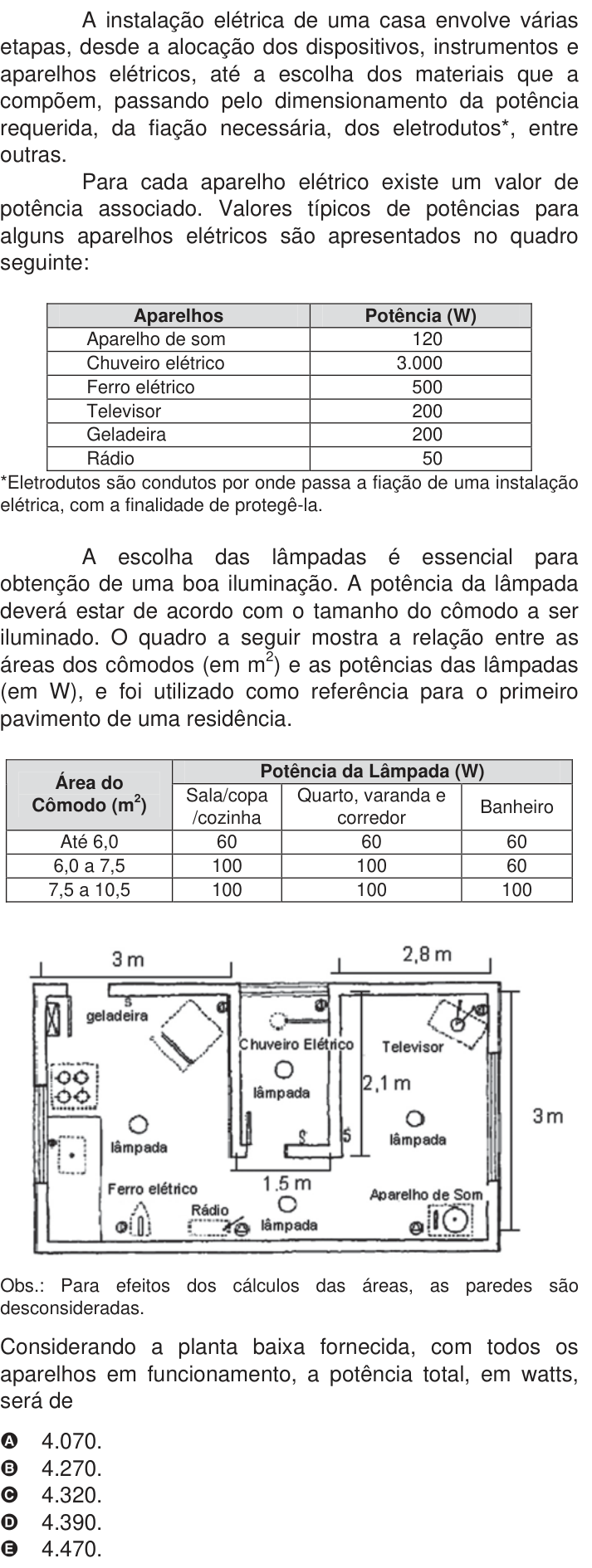

Ver como caiu na prova Questão 19 no caderno Azul do ENEM 2009

Nos cadernos: Azul 19Amarelo 19Branco 19Rosa 19
