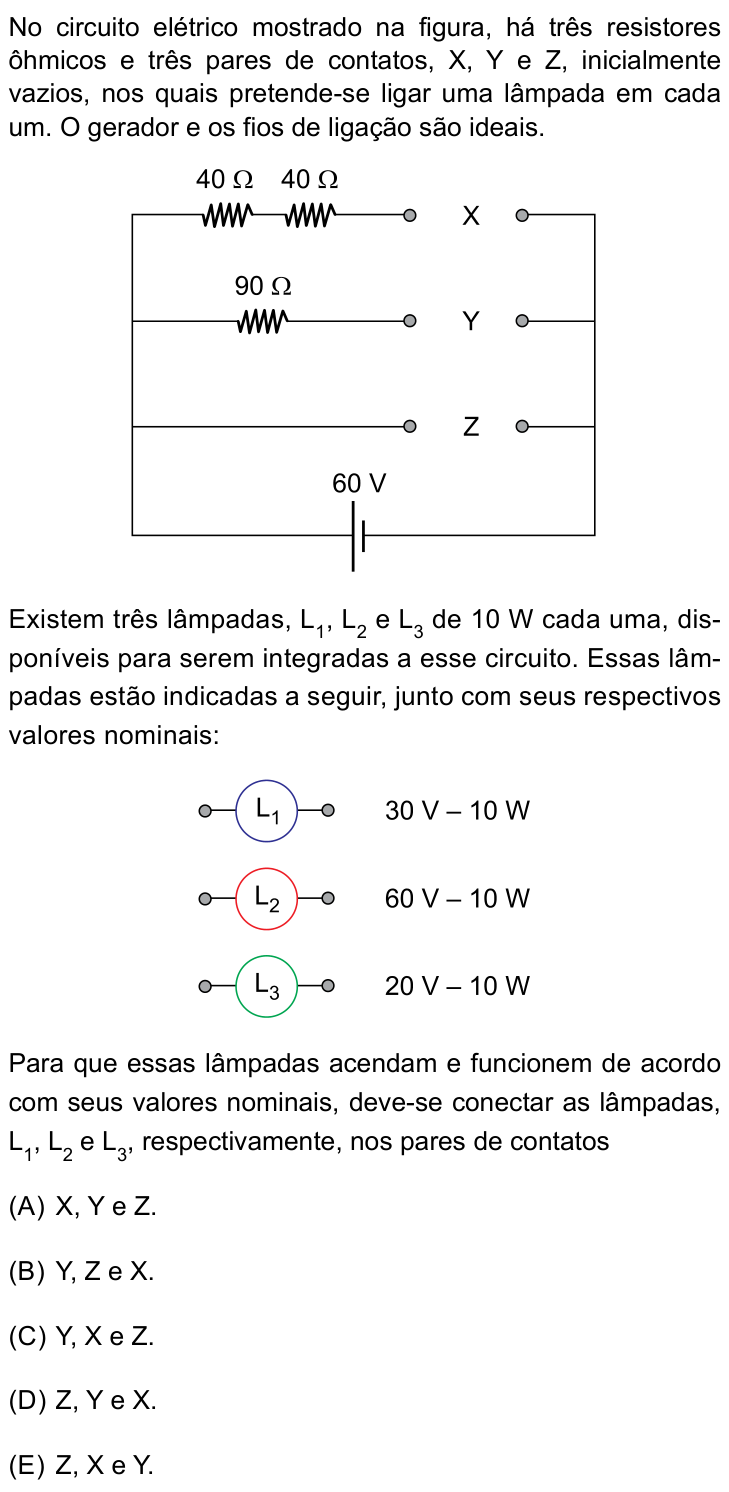

Questão 40 do Einstein 2026

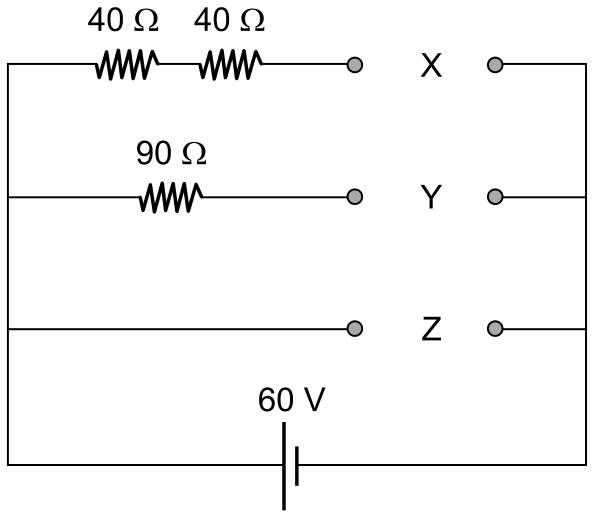

No circuito elétrico mostrado na figura, há três resistores ôhmicos e três pares de contatos, X, Y e Z, inicialmente vazios, nos quais pretende-se ligar uma lâmpada em cada um. O gerador e os fios de ligação são ideais.

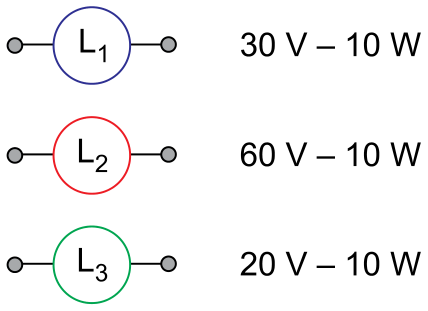

Existem três lâmpadas, \text{L}_1, \text{L}_2 e \text{L}_3 de 10\text{ W} cada uma, disponíveis para serem integradas a esse circuito. Essas lâmpadas estão indicadas a seguir, junto com seus respectivos valores nominais:

Para que essas lâmpadas acendam e funcionem de acordo com seus valores nominais, deve-se conectar as lâmpadas, \text{L}_1, \text{L}_2 e \text{L}_3, respectivamente, nos pares de contatos
- AX, Y e Z.
- BY, Z e X.
- CY, X e Z.
- DZ, Y e X.
- EZ, X e Y.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Cada ramo está ligado direto aos 60 V da fonte. Em cada ramo, a lâmpada fica em série com o resistor (se houver) e a tensão se divide entre eles. Para a lâmpada funcionar nominalmente, ela precisa ter a tensão e a corrente nominais: i = P/V.
Lâmpadas:
- \text{L}_1: i = 10/30 = 1/3\ \text{A}, tensão de 30 V.
- \text{L}_2: i = 10/60 = 1/6\ \text{A}, tensão de 60 V.
- \text{L}_3: i = 10/20 = 0{,}5\ \text{A}, tensão de 20 V.
Ramos:
- Z: não há resistor, então a lâmpada recebe os 60 V inteiros. Só serve a \text{L}_2 (60 V).
- Y: resistor de 90\ \Omega. Sobram 60 - V_{\text{lâmp}} para o resistor. Com \text{L}_1: corrente 1/3\ \text{A} no resistor dá 90 \cdot \tfrac{1}{3} = 30\ \text{V}, e 30 + 30 = 60\ \text{V}. Confere.
- X: resistência de 80\ \Omega. Com \text{L}_3: corrente 0{,}5\ \text{A} dá 80 \cdot 0{,}5 = 40\ \text{V}, e 40 + 20 = 60\ \text{V}. Confere.
Portanto \text{L}_1 vai em Y, \text{L}_2 em Z e \text{L}_3 em X.
Alternativa B.
Por que as outras alternativas estão erradas
- AColoca L1 em X, onde o resistor de 80 Ω não dá 30 V à lâmpada, e L2 em Y, que não recebe 60 V.
- CL2 em X não recebe 60 V, pois parte da tensão cai nos resistores de 40 Ω.
- DL1 em Z receberia 60 V, o dobro do nominal, queimando.
- EL1 em Z receberia 60 V, o dobro do nominal, queimando.
Assuntos: Associação de resistores, Potência elétrica e efeito Joule.
