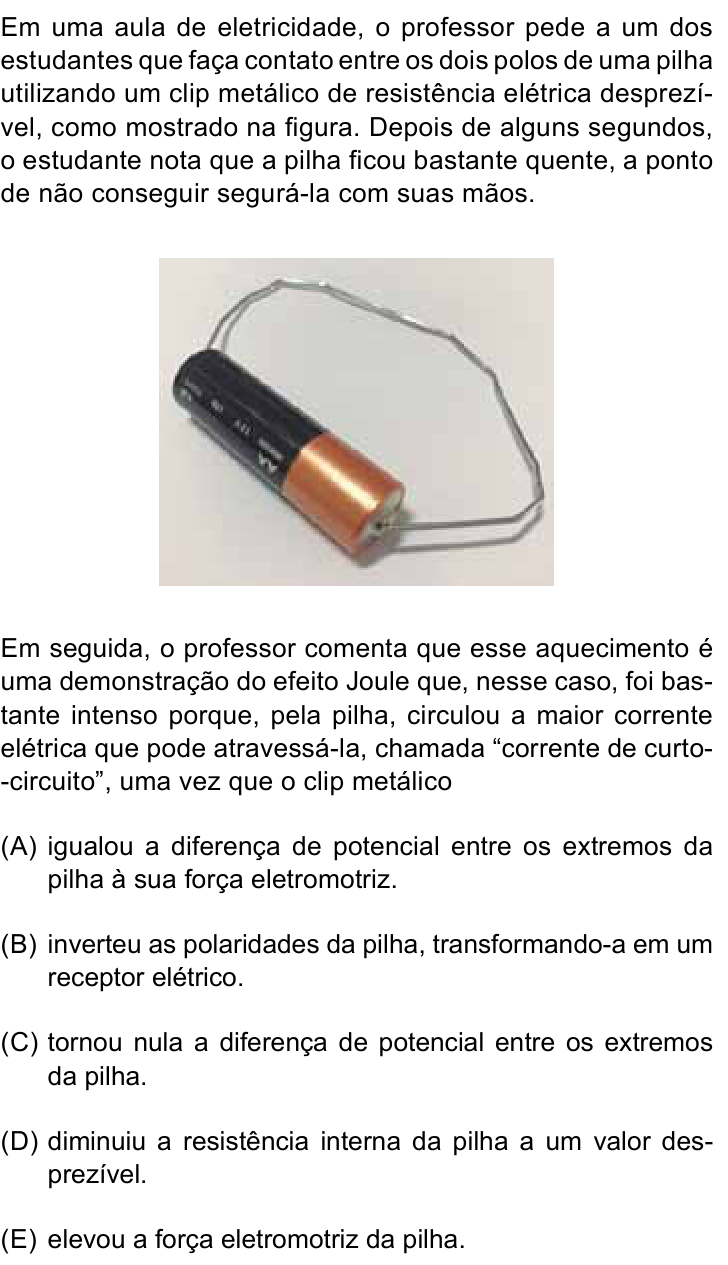

Questão 40 do Einstein 2023

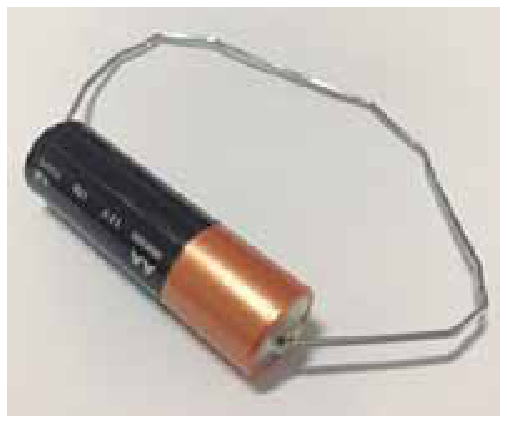

Em uma aula de eletricidade, o professor pede a um dos estudantes que faça contato entre os dois polos de uma pilha utilizando um clip metálico de resistência elétrica desprezível, como mostrado na figura. Depois de alguns segundos, o estudante nota que a pilha ficou bastante quente, a ponto de não conseguir segurá-la com suas mãos.

Em seguida, o professor comenta que esse aquecimento é uma demonstração do efeito Joule que, nesse caso, foi bastante intenso porque, pela pilha, circulou a maior corrente elétrica que pode atravessá-la, chamada “corrente de curto-circuito”, uma vez que o clip metálico
- Aigualou a diferença de potencial entre os extremos da pilha à sua força eletromotriz.
- Binverteu as polaridades da pilha, transformando-a em um receptor elétrico.
- Ctornou nula a diferença de potencial entre os extremos da pilha.
- Ddiminuiu a resistência interna da pilha a um valor desprezível.
- Eelevou a força eletromotriz da pilha.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
Uma pilha real tem força eletromotriz \varepsilon e resistência interna r. A tensão entre seus terminais é a ddp útil:
O clip tem resistência desprezível, então o circuito externo tem R \approx 0. A corrente é dada pela lei de Pouillet:
Com R = 0, fica:
Esse é o valor máximo possível, a corrente de curto-circuito. Nessa situação, a ddp entre os terminais é:
ou, pela outra expressão, U = \varepsilon - r\cdot\dfrac{\varepsilon}{r} = 0.
Assim, toda a energia que a pilha fornece é dissipada na própria resistência interna (P = r\,i^2), o que explica o aquecimento por efeito Joule.
Conferindo as alternativas: a \varepsilon é uma característica da pilha e não muda; a resistência interna também não muda; a polaridade não se inverte. O que o clip faz é anular a ddp entre os terminais.
Alternativa C.
Pegadinha: A alternativa D engana por confundir a resistência do clip (externa, desprezível) com a resistência interna da pilha, que permanece a mesma.
Por que as outras alternativas estão erradas
- AA ddp igual à fem só ocorre com a pilha em aberto (corrente nula), não em curto-circuito.
- BO clip não inverte polaridade; a pilha continua sendo gerador.
- DA resistência interna é propriedade da pilha e não é alterada pelo clip; o que é desprezível é a resistência externa.
- EA fem depende da química da pilha e não é alterada pelo circuito externo.
Assunto: Geradores, receptores e leis de Kirchhoff.
