Questão 54 (CFS 2) da EEAR 2026

CFS 2 · Física: Potência elétrica e efeito Joule

– Assinale a alternativa que completa o texto abaixo.

A utilização de dispositivos de segurança, tais como os __________, devem ser inseridos em __________ nos ____________, uma vez que, quando a intensidade da corrente elétrica for elevada, eles se fundem causando a interrupção da ___________, a fim de evitar danos nos aparelhos.

  1. A
    fusíveis – série – circuitos elétricos – corrente elétrica
  2. B
    fusíveis – paralelo – resistores – tensão
  3. C
    capacitores – série – amperímetros – tensão
  4. D
    resistores – paralelo – circuitos elétricos – corrente elétrica
Escolha uma alternativa para conferir o gabarito.
Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

O dispositivo que se funde quando a corrente fica elevada é o fusível: um fio de metal de baixo ponto de fusão. Pelo efeito Joule, a potência dissipada nele é P = R\,i^2. Se i passa do limite, o fio esquenta demais, derrete e abre o circuito.

Para que isso proteja os aparelhos, toda a corrente que vai até eles precisa passar pelo fusível. Isso só acontece se ele for ligado em série com o trecho protegido. Em série, a corrente é a mesma em todos os elementos. Já em paralelo a corrente se divide, e o fusível não interromperia a corrente dos aparelhos.

O fusível é colocado nos circuitos elétricos (instalações residenciais, por exemplo). Quando ele se funde, o que se interrompe é a corrente elétrica, pois o circuito fica aberto. A tensão não é interrompida, porque ela continua existindo nos terminais da fonte.

Preenchendo o texto:

  1. Dispositivo: fusíveis.
  2. Ligação: série.
  3. Onde: circuitos elétricos.
  4. O que se interrompe: corrente elétrica.

Alternativa A.

Por que as outras alternativas estão erradas

  • Bfusível em paralelo não protege, pois a corrente se divide; e o que se interrompe é a corrente, não a tensão.
  • Ccapacitores armazenam carga e não se fundem para proteger; amperímetro não é onde se insere proteção, e a interrupção é da corrente.
  • Dresistores não são dispositivos de segurança que se fundem, e a ligação de proteção é em série, não em paralelo.

Assuntos: Potência elétrica e efeito Joule, Associação de resistores.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

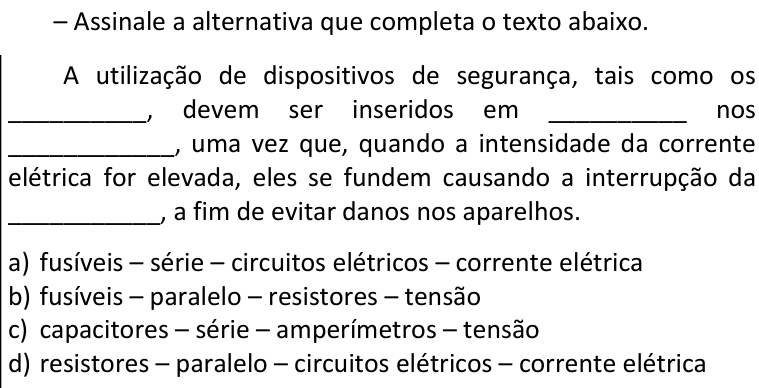

Ver como caiu na prova Questão 54 no caderno CFS 2 da EEAR 2026
