PRÁTICA COM QUESTÕES OFICIAIS

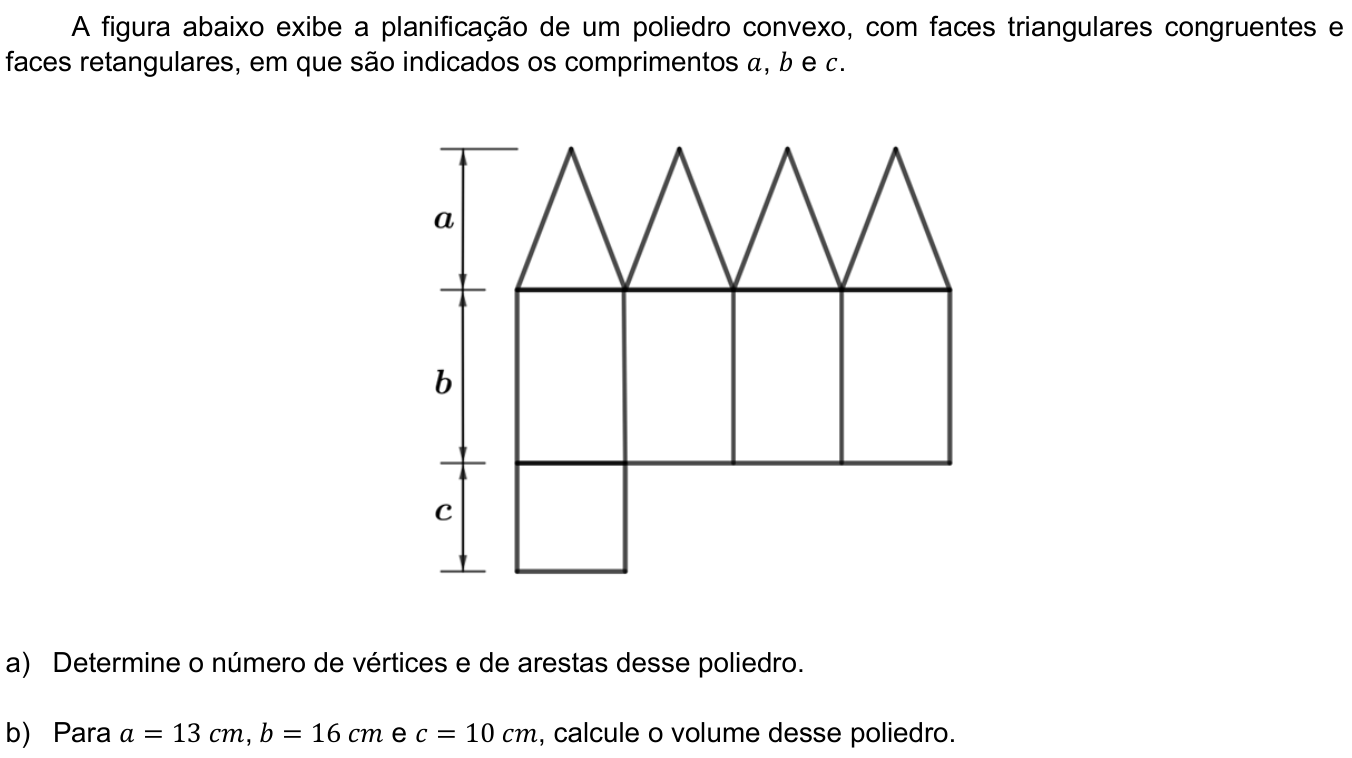

Questão 10 (2º dia) da 2ª fase da UNICAMP 2020

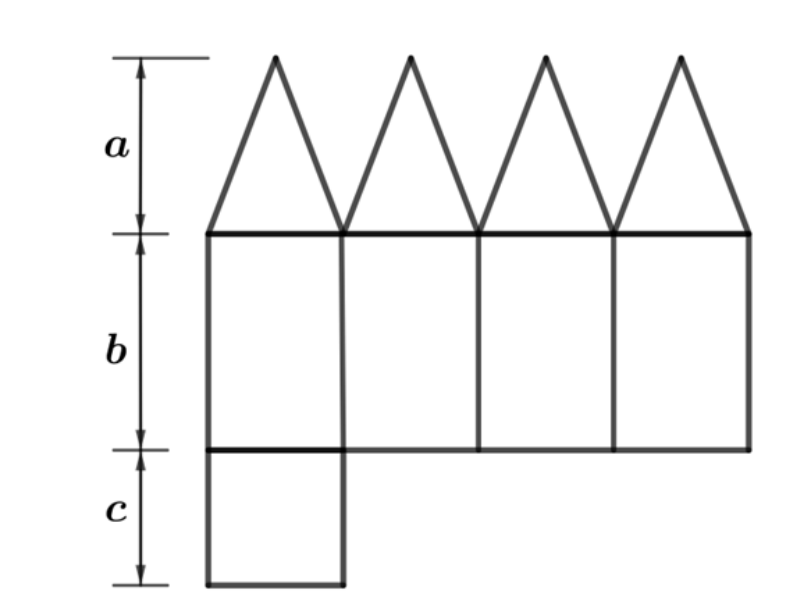

A figura abaixo exibe a planificação de um poliedro convexo, com faces triangulares congruentes e faces retangulares, em que são indicados os comprimentos a, b e c.

a) Determine o número de vértices e de arestas desse poliedro.
b) Para a = 13\text{ cm}, b = 16\text{ cm} e c = 10\text{ cm}, calcule o volume desse poliedro.
Reportar erro na questão
Resolução comentada
Resolução comentada
a) Na planificação há 4 triângulos congruentes, 4 retângulos congruentes e 1 base quadrada. Isso dá 9 faces. O sólido é um prisma reto de base quadrada, com uma pirâmide de base quadrada apoiada sobre a face superior.
- Vértices: 4 na base, 4 no topo do prisma e 1 no ápice da pirâmide, totalizando 9.
- Arestas: 4 na base, 4 verticais, 4 no topo do prisma e 4 laterais da pirâmide, totalizando 16.
Conferindo com Euler: V - A + F = 9 - 16 + 9 = 2. ✓
Resposta: 9 vértices e 16 arestas.
b) O quadrado da base tem lado c = 10\ \text{cm}, que é a largura de cada retângulo. Os retângulos têm dimensões c \times b, ou seja, o prisma tem altura b = 16\ \text{cm}.
Cada triângulo tem base c e altura a = 13\ \text{cm} (altura medida na face, isto é, o apótema da pirâmide). A altura h da pirâmide sai do triângulo retângulo formado por h, pelo apótema a e pela metade do lado da base, c/2 = 5:
Volumes:
- Prisma: V_p = c^2 \cdot b = 100 \cdot 16 = 1600\ \text{cm}^3.
- Pirâmide: V_{pir} = \dfrac{1}{3} \cdot 100 \cdot 12 = 400\ \text{cm}^3.
Volume total: 1600 + 400 = 2000\ \text{cm}^3.
Resposta: 2000\ \text{cm}^3.
Assuntos: Poliedros e relação de Euler, Prismas e paralelepípedos, Pirâmides e tronco de pirâmide.
Reportar erro na resolução

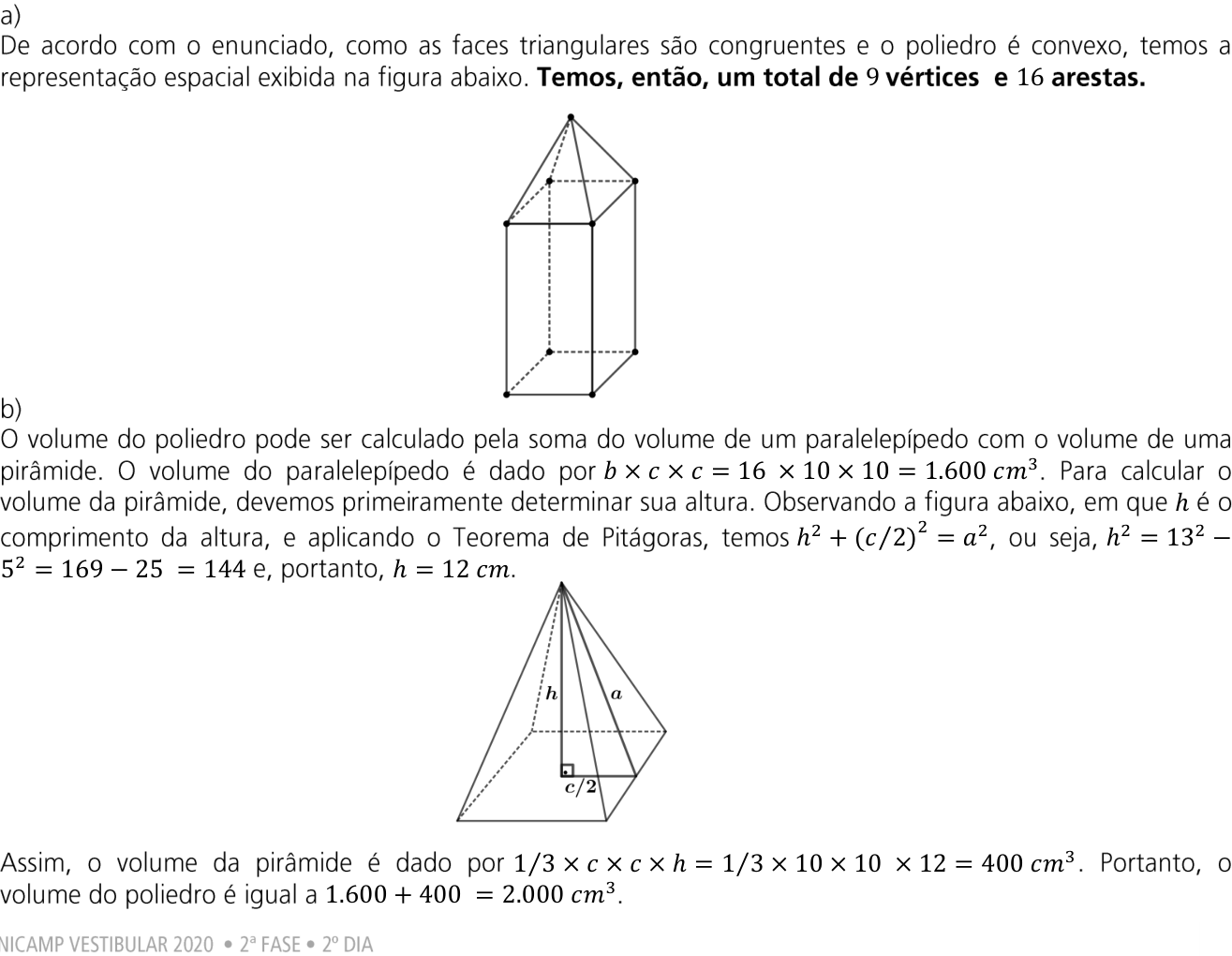

Ver como caiu na prova
Fonte: Comvest/Vestibular Unicamp 2020. Prova oficial ↗
Nos cadernos: CB 10CE 10CH 10
