Questão 7 (3º dia) da 2ª fase da UNICAMP 2012

3º dia · Ciências da Natureza · Física: Ondas eletromagnéticas e espectro

Nos últimos anos, o Brasil vem implantando em diversas cidades o sinal de televisão digital. O sinal de televisão é transmitido através de antenas e cabos, por ondas eletromagnéticas cuja velocidade no ar é aproximadamente igual à da luz no vácuo.

a) Um tipo de antena usada na recepção do sinal é a log-periódica, representada na figura abaixo, na qual o comprimento das hastes metálicas de uma extremidade à outra, L, é variável. A maior eficiência de recepção é obtida quando L é cerca de meio comprimento de onda da onda eletromagnética que transmite o sinal no ar (L \sim \lambda / 2). Encontre a menor frequência que a antena ilustrada na figura consegue sintonizar de forma eficiente, e marque na figura a haste correspondente.

b) Cabos coaxiais são constituídos por dois condutores separados por um isolante de índice de refração n e constante dielétrica K, relacionados por K = n^2. A velocidade de uma onda eletromagnética no interior do cabo é dada por v = c / n. Qual é o comprimento de onda de uma onda de frequência f = 400\text{ MHz} que se propaga num cabo cujo isolante é o polietileno (K = 2{,}25)?

Representação esquemática de uma antena log-periódica sobre uma malha quadriculada tracejada. A escala indica que a altura de uma divisão vertical da malha corresponde a 5 cm. A antena é composta por um eixo horizontal central cruzado perpendicularmente por sete hastes verticais de comprimentos crescentes da esquerda para a direita. Duas setas apontam para duas dessas barras verticais com a legenda "hastes". A primeira haste (mais à esquerda) ocupa 2 divisões verticais (10 cm) e a sétima haste (mais à direita, a maior) ocupa 6 divisões verticais (30 cm), sendo 3 divisões acima e 3 divisões abaixo do eixo central.

Reportar erro na questão
O que está errado?
Sem cadastro: não guardamos quem enviou.
Resolução comentada

Resolução comentada

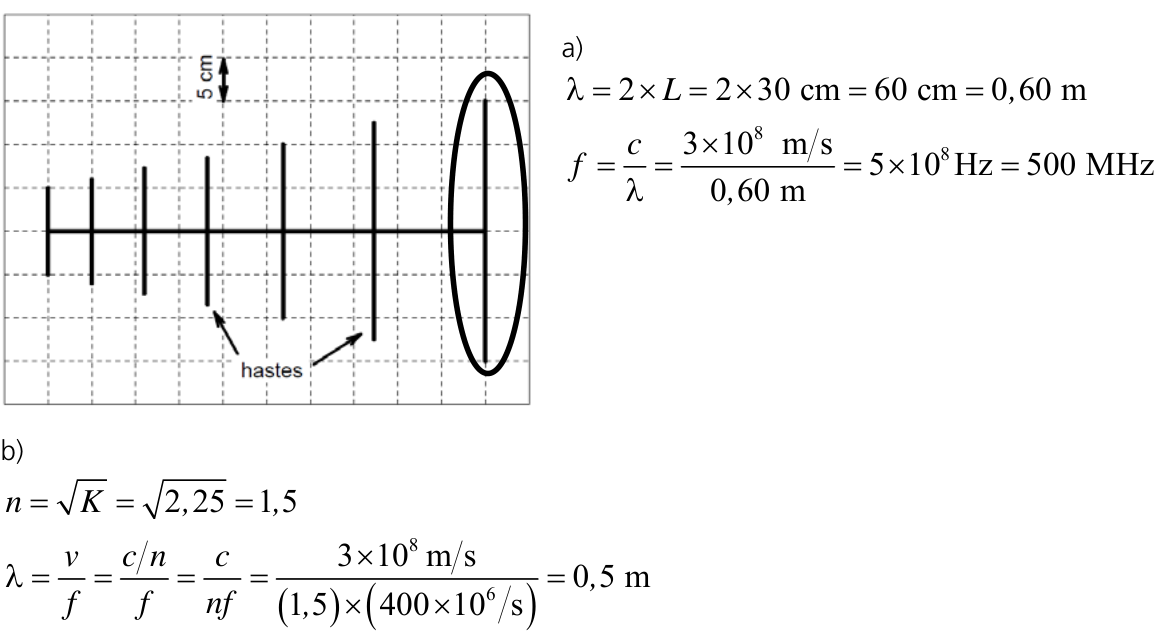

a) A antena sintoniza melhor quando L \approx \lambda/2, ou seja, \lambda = 2L. Como f = c/\lambda, a menor frequência corresponde ao maior comprimento de onda, portanto à maior haste: a última, à direita.

Na figura, a malha tem divisões de 5 cm. A maior haste vai de cerca de 3 divisões acima do eixo central até 3 abaixo, isto é, 6 divisões. Logo:

L = 6 \times 5\ \text{cm} = 30\ \text{cm} = 0{,}30\ \text{m}

Então \lambda = 2L = 0{,}60\ \text{m}. Como a velocidade no ar é aproximadamente c = 3{,}0\times10^8\ \text{m/s}:

f = \frac{c}{\lambda} = \frac{3{,}0\times10^{8}}{0{,}60} = 5{,}0\times10^{8}\ \text{Hz} = 500\ \text{MHz}

A haste a marcar na figura é a maior, a última da direita, de 30 cm.

Resposta: f_{\min} = 500\ \text{MHz}, haste mais à direita (a maior).

b) O índice de refração do isolante é n = \sqrt{K} = \sqrt{2{,}25} = 1{,}5.

A velocidade da onda no cabo é:

v = \frac{c}{n} = \frac{3{,}0\times10^{8}}{1{,}5} = 2{,}0\times10^{8}\ \text{m/s}

A frequência não muda ao mudar de meio, então f = 400\ \text{MHz} = 4{,}0\times10^{8}\ \text{Hz}. O comprimento de onda no cabo é:

\lambda = \frac{v}{f} = \frac{2{,}0\times10^{8}}{4{,}0\times10^{8}} = 0{,}50\ \text{m}

Resposta: \lambda = 0{,}50\ \text{m} = 50\ \text{cm}.

Assuntos: Ondas eletromagnéticas e espectro, Refração da luz e lei de Snell.

Reportar erro na resolução
O que está errado?
Sem cadastro: não guardamos quem enviou.

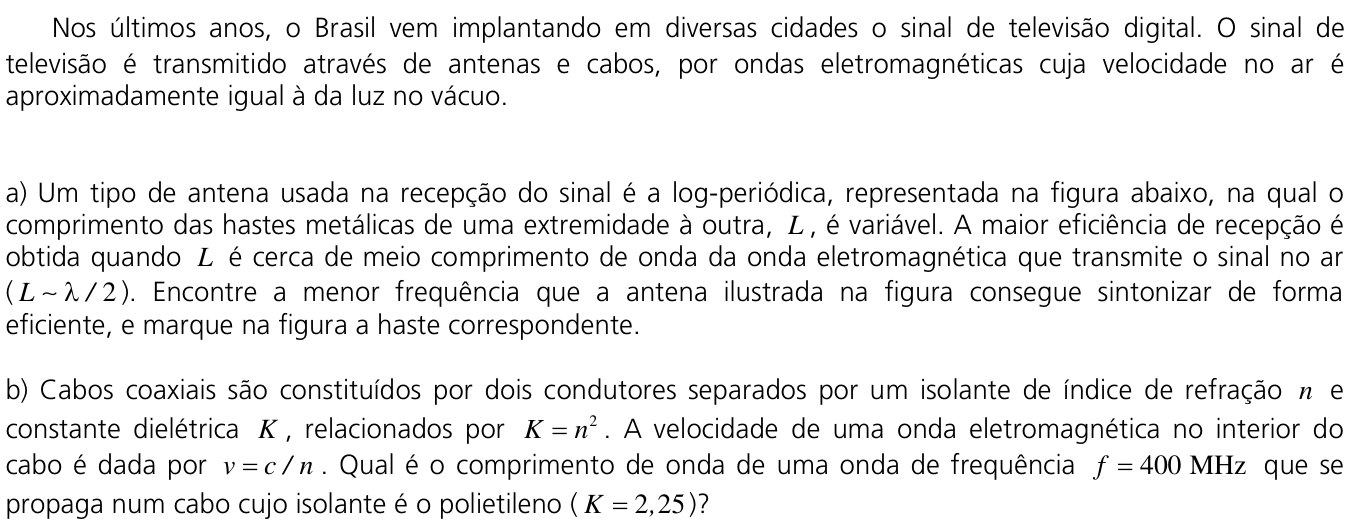

Ver como caiu na prova Questão 7 no caderno  da 2ª fase da UNICAMP 2012
