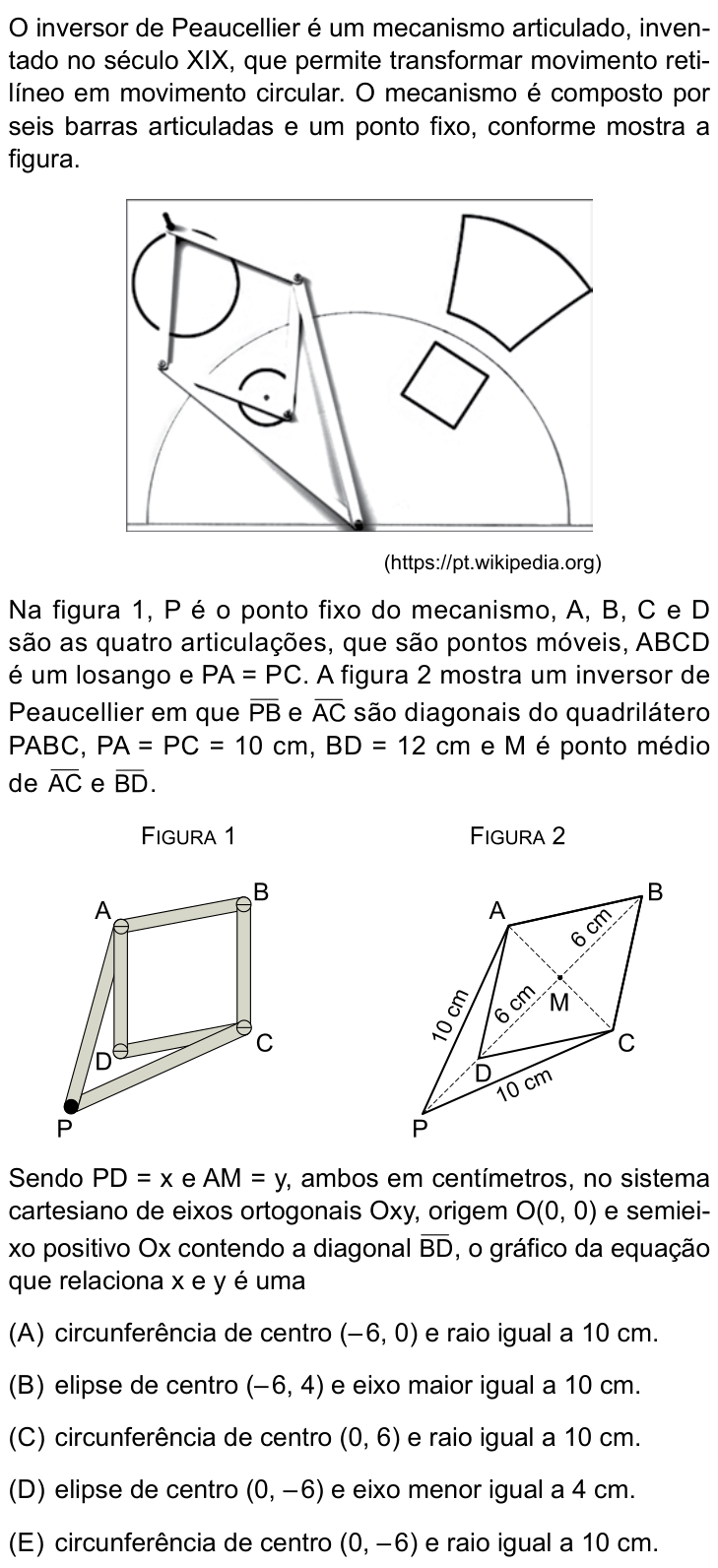

Questão 57 (2ª fase) da UNESP 2022

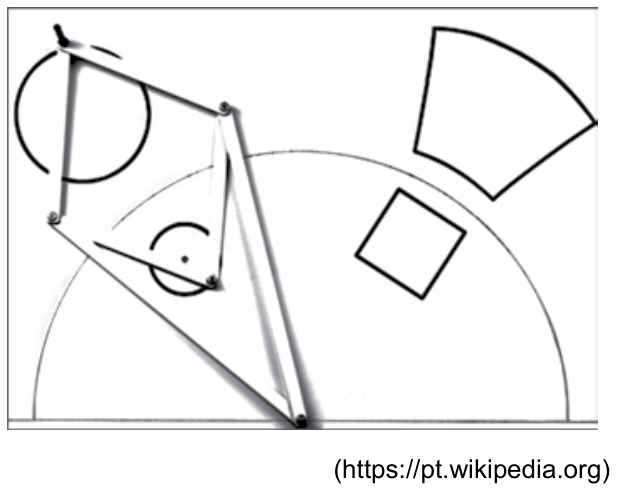

O inversor de Peaucellier é um mecanismo articulado, inventado no século XIX, que permite transformar movimento retilíneo em movimento circular. O mecanismo é composto por seis barras articuladas e um ponto fixo, conforme mostra a figura.

(https://pt.wikipedia.org)

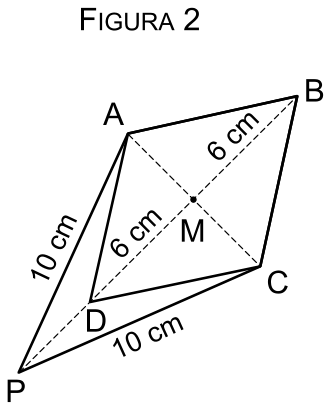

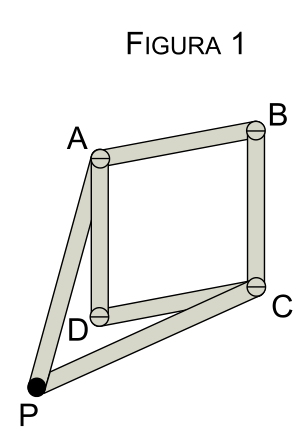

Na figura 1, P é o ponto fixo do mecanismo, A, B, C e D são as quatro articulações, que são pontos móveis, ABCD é um losango e \text{PA} = \text{PC}. A figura 2 mostra um inversor de Peaucellier em que \overline{\text{PB}} e \overline{\text{AC}} são diagonais do quadrilátero PABC, \text{PA} = \text{PC} = 10\text{ cm}, \text{BD} = 12\text{ cm} e M é ponto médio de \overline{\text{AC}} e \overline{\text{BD}}.

Sendo \text{PD} = x e \text{AM} = y, ambos em centímetros, no sistema cartesiano de eixos ortogonais Oxy, origem \text{O}(0, 0) e semieixo positivo Ox contendo a diagonal \overline{\text{BD}}, o gráfico da equação que relaciona x e y é uma
- Acircunferência de centro (-6, 0) e raio igual a 10\text{ cm}.
- Belipse de centro (-6, 4) e eixo maior igual a 10\text{ cm}.
- Ccircunferência de centro (0, 6) e raio igual a 10\text{ cm}.
- Delipse de centro (0, -6) e eixo menor igual a 4\text{ cm}.
- Ecircunferência de centro (0, -6) e raio igual a 10\text{ cm}.
Você já respondeu questões neste aparelho. Crie sua conta grátis para guardar o histórico e refazer as que errou.
Resposta salva no seu histórico.
Reportar erro na questão
Resolução comentada
O losango ABCD tem diagonais perpendiculares que se cruzam em M, ponto médio de AC e de BD. Como \text{BD} = 12\ \text{cm}, temos \text{DM} = \text{MB} = 6\ \text{cm}.
Como \text{PA} = \text{PC}, o ponto P está na mediatriz de AC. Essa mediatriz é a reta que contém BD e passa por M. Logo P, D, M e B estão alinhados, e \overline{\text{PM}} é perpendicular a \overline{\text{AC}}.
No triângulo retângulo PMA, o ângulo reto está em M, com \text{PA} = 10 como hipotenusa, \text{AM} = y e \text{PM} como o outro cateto.
Na figura, D fica entre P e M, então \text{PM} = \text{PD} + \text{DM} = x + 6.
Pelo teorema de Pitágoras:
- \text{PM}^2 + \text{AM}^2 = \text{PA}^2
- (x+6)^2 + y^2 = 10^2
Essa é a equação de uma circunferência no plano Oxy, com x no eixo horizontal e y no vertical. Reescrevendo, (x-(-6))^2 + (y-0)^2 = 10^2. O centro é (-6, 0) e o raio é 10\ \text{cm}.
Alternativa A.
Pegadinha: As alternativas C e E têm o raio correto (10) mas trocam as coordenadas do centro, enganando quem não lê (x+6)^2 como centro em x=-6.
Por que as outras alternativas estão erradas
- BOs coeficientes de x^2 e y^2 são iguais, então a curva é circunferência, não elipse; o centro (-6,4) também não confere.
- CErra o centro: o sinal e a coordenada estão trocados, pois o centro está no eixo Ox, em x=-6.
- DNão é elipse, e o centro (0,-6) não corresponde à equação (x+6)^2+y^2=100.
- EO raio está certo, mas o centro (0,-6) troca as coordenadas; o correto é (-6,0).
Assuntos: Equação da circunferência, Teorema de Pitágoras e relações métricas.
